产品简介:具有 32KB FRAM、2KB SRAM、LCD、AES、12 位 ADC、比较器、DMA、UART/SPI/I2C、计时器的 16MHz MCU
查看详情MSP430FR6920IG56R 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
TSSOP-56
2022+ -
12000
-
上海市
-
-
-
原装可开发票
MSP430FR6920IG56R 中文资料属性参数
- 现有数量:0现货查看交期
- 价格:2,000 : ¥18.88897卷带(TR)
- 系列:MSP430? FRAM
- 包装:卷带(TR)
- 产品状态:在售
- 核心处理器:MSP430 CPUXV2
- 内核规格:16 位
- 速度:16MHz
- 连接能力:I2C,IrDA,SCI,SPI,UART/USART
- 外设:欠压检测/复位,DMA,LCD,POR,PWM,WDT
- I/O 数:46
- 程序存储容量:32KB(32K x 8)
- 程序存储器类型:FRAM
- EEPROM 容量:-
- RAM 大小:2K x 8
- 电压 - 供电 (Vcc/Vdd):1.8V ~ 3.6V
- 数据转换器:A/D 8x12b
- 振荡器类型:内部
- 工作温度:-40°C ~ 85°C(TA)
- 安装类型:表面贴装型
- 封装/外壳:56-TFSOP(0.240",6.10mm 宽)
- 供应商器件封装:56-TSSOP
产品特性
- 嵌入式微控制器 高达 16MHz 时钟频率的 16 位 RISC 架构 3.6V 至 1.8V 的宽电源电压范围(最低电源电压受限于 SVS 电平,请参阅 SVS 规格)
- 高达 16MHz 时钟频率的 16 位 RISC 架构
- 3.6V 至 1.8V 的宽电源电压范围(最低电源电压受限于 SVS 电平,请参阅 SVS 规格)
- 经优化的超低功耗模式工作模式:大约 100µA/MHz 待机(具有低功率低频内部时钟源 (VLO) 的 LPM3):0.4µA(典型值)实时时钟 (RTC) (LPM3.5):0.35µA(典型值) (1)关断电流 (LPM4.5):0.04µA(典型值)
- 工作模式:大约 100µA/MHz
- 待机(具有低功率低频内部时钟源 (VLO) 的 LPM3):0.4µA(典型值)
- 实时时钟 (RTC) (LPM3.5):0.35µA(典型值) (1)
- 关断电流 (LPM4.5):0.04µA(典型值)
- 超低功耗铁电 RAM (FRAM)高达 64KB 的非易失性存储器 超低功耗写入 125ns 每个字的快速写入(4ms 内写入 64KB) 统一标准存储器 = 单个空间内的程序、数据和存储 1015 写入周期持久性 抗辐射和非磁性
- 高达 64KB 的非易失性存储器
- 超低功耗写入
- 125ns 每个字的快速写入(4ms 内写入 64KB)
- 统一标准存储器 = 单个空间内的程序、数据和存储
- 1015 写入周期持久性
- 抗辐射和非磁性
- 智能数字外设32 位硬件乘法器 (MPY) 三通道内部直接存储器存取 (DMA) 带有日历和和报警功能的 RTC 5 个具有多达 7 个捕捉/比较寄存器的 16 位定时器 16 位和 32 位循环冗余校验器(CRC16、CRC32)
- 32 位硬件乘法器 (MPY)
- 三通道内部直接存储器存取 (DMA)
- 带有日历和和报警功能的 RTC
- 5 个具有多达 7 个捕捉/比较寄存器的 16 位定时器
- 16 位和 32 位循环冗余校验器(CRC16、CRC32)
- 高性能模拟多达 8 通道的模拟比较器 12 位模数转换器 (ADC),具有内部基准和采样保持以及多达 8 个外部输入通道 集成 116 段 LCD 驱动器,具有对比度控制功能
- 多达 8 通道的模拟比较器
- 12 位模数转换器 (ADC),具有内部基准和采样保持以及多达 8 个外部输入通道
- 集成 116 段 LCD 驱动器,具有对比度控制功能
- 代码安全性和加密128 位或 256 位 AES 安全加密和解密协处理器(只适用于 MSP430FR69xx(1)) 针对随机数生成算法的真随机种子 用于 IP 封装和安全存储的可锁定内存段
- 128 位或 256 位 AES 安全加密和解密协处理器(只适用于 MSP430FR69xx(1))
- 针对随机数生成算法的真随机种子
- 用于 IP 封装和安全存储的可锁定内存段
- 多功能输入/输出端口所有 I/O 引脚均支持电容触摸功能,无需外部组件 可每位、每字节和每字访问(成对访问) 可通过 P1 至 P4 端口从 LPM 唤醒,边沿可选 所有端口上可编程上拉和下拉
- 所有 I/O 引脚均支持电容触摸功能,无需外部组件
- 可每位、每字节和每字访问(成对访问)
- 可通过 P1 至 P4 端口从 LPM 唤醒,边沿可选
- 所有端口上可编程上拉和下拉
- 增强型串行通信eUSCI_A0 和 eUSCI_A1 支持:支持自动波特率侦测的通用异步收发器 (UART) IrDA 编码和解码 速率高达 10Mbps 的串行外设接口 (SPI) eUSCI_B0 和 eUSCI_B1 均支持:支持多从器件寻址的 I2C 速率高达 10Mbps 的串行外设接口 (SPI)
- eUSCI_A0 和 eUSCI_A1 支持:支持自动波特率侦测的通用异步收发器 (UART) IrDA 编码和解码 速率高达 10Mbps 的串行外设接口 (SPI)
- 支持自动波特率侦测的通用异步收发器 (UART)
- IrDA 编码和解码
- 速率高达 10Mbps 的串行外设接口 (SPI)
- eUSCI_B0 和 eUSCI_B1 均支持:支持多从器件寻址的 I2C 速率高达 10Mbps 的串行外设接口 (SPI)
- 支持多从器件寻址的 I2C
- 速率高达 10Mbps 的串行外设接口 (SPI)
- 灵活时钟系统具有 10 个可选厂家调整频率的定频数控振荡器 (DCO) 低功率低频内部时钟源 (VLO) 32kHz 晶振 (LFXT)高频晶振 (HFXT)
- 具有 10 个可选厂家调整频率的定频数控振荡器 (DCO)
- 低功率低频内部时钟源 (VLO)
- 32kHz 晶振 (LFXT)
- 高频晶振 (HFXT)
- 开发工具和软件自由的专业开发环境将 EnergyTrace++™ 技术用于电源配置和调试 提供微控制器开发板
- 自由的专业开发环境将 EnergyTrace++™ 技术用于电源配置和调试
- 提供微控制器开发板
- 系列产品器件比较 汇总了可用变型和封装
- 器件比较 汇总了可用变型和封装
- 要获得完整的模块说明,请参见《MSP430FR58xx、MSP430FR59xx 和 MSP430FR6xx 系列用户指南》
产品概述
该系列超低功耗 MSP430FRxx FRAM 微控制器种类繁多,各成员器件配有嵌入式非易失性 FRAM、16 位 CPU 以及不同的外设集以满足各类应用的 需求。这种架构、FRAM 和外设与 7 种低功耗模式相组合,专为在便携式无线感测应用中延长电池的使用寿命而进行了 优化。FRAM 是全新的非易失性存储器,其完美结合了 SRAM 的速度、灵活性和耐用性与闪存的稳定性和可靠性,并且总功耗更低。

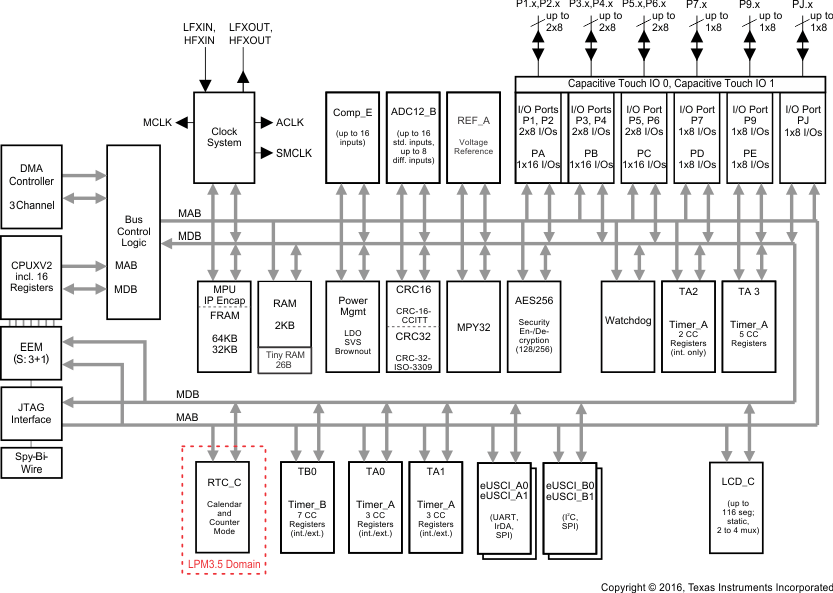

MSP430FR6920IG56R 电路图

MSP430FR6920IG56R 电路图
