MSP430FR6037IPZ 中文资料属性参数

现有数量：0现货查看交期
价格：90 : ￥97.96489托盘
系列：MSP430? FRAM
包装：托盘
产品状态：在售
核心处理器：MSP430 CPUXV2
内核规格：16 位
速度：16MHz
连接能力：I2C，IrDA，SCI，SPI，UART/USART
外设：欠压检测/复位，DMA，LCD，POR，PWM，WDT
I/O 数：76
程序存储容量：256KB（256K x 8）
程序存储器类型：FRAM
EEPROM 容量：-
RAM 大小：8K x 8
电压 - 供电 (Vcc/Vdd)：1.8V ~ 3.6V
数据转换器：A/D 18x12b
振荡器类型：内部
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：100-LQFP
供应商器件封装：100-LQFP（14x14）

产品特性

具有超低功耗的一流超声波水流量测量差分飞行时间 (dTOF) 精度小于 25ps高精度时间测量分辨率小于 5ps能够检测低流速（<1 升/小时）在每秒测量一次的频率下总体电流消耗大约为 3µA
差分飞行时间 (dTOF) 精度小于 25ps
高精度时间测量分辨率小于 5ps
能够检测低流速（<1 升/小时）
在每秒测量一次的频率下总体电流消耗大约为 3µA
符合并超出 ISO 4064、OIML R49 和 EN 1434 精度标准
能够直接与标准超声波传感器（高达 2.5MHz）连接
集成模拟前端 – 超声波感应解决方案 (USS) 可在不同频率下生成脉冲的可编程脉冲生成 (PPG)具有低阻抗 (4Ω) 输出驱动器的集成物理接口 (PHY)，可控制输入和输出通道具有高达 8Msps 输出数据速率的高性能高速 12 位 Σ-Δ ADC (SDHS)具有 –6.5dB 至 30.8dB 增益的可编程增益放大器 (PGA)输出范围为 68MHz 至 80MHz 的高性能锁相环 (PLL)
可在不同频率下生成脉冲的可编程脉冲生成 (PPG)
具有低阻抗 (4Ω) 输出驱动器的集成物理接口 (PHY)，可控制输入和输出通道
具有高达 8Msps 输出数据速率的高性能高速 12 位 Σ-Δ ADC (SDHS)
具有 –6.5dB 至 30.8dB 增益的可编程增益放大器 (PGA)
输出范围为 68MHz 至 80MHz 的高性能锁相环 (PLL)
计量测试接口 (MTIF)脉冲发生器和脉冲计数器高达 1016 次脉冲/秒 (p/s) 的脉冲率计数容量高达 65535（16 位）在 LPM3.5 下以 200nA（典型值）运行
脉冲发生器和脉冲计数器
高达 1016 次脉冲/秒 (p/s) 的脉冲率
计数容量高达 65535（16 位）
在 LPM3.5 下以 200nA（典型值）运行
低能耗加速器 (LEA)独立于 CPU 运行与 CPU 共享 4KB RAM256 点高效复变 FFT：比 Arm® Cortex®-M0+ 内核快多达 40 倍
独立于 CPU 运行
与 CPU 共享 4KB RAM
256 点高效复变 FFT：比 Arm® Cortex®-M0+ 内核快多达 40 倍
嵌入式微控制器高达 16MHz 时钟频率的 16 位 RISC 架构3.6V 至 1.8V 的宽电源电压范围（最低电源电压受限于 SVS 电平，请参阅 SVS 规格）
高达 16MHz 时钟频率的 16 位 RISC 架构
3.6V 至 1.8V 的宽电源电压范围（最低电源电压受限于 SVS 电平，请参阅 SVS 规格）
经优化的超低功耗模式工作模式：大约 120µA/MHz待机模式下的实时时钟 (RTC) (LPM3.5)：450nA (1)关断电流 (LPM4.5)：30nA
工作模式：大约 120µA/MHz
待机模式下的实时时钟 (RTC) (LPM3.5)：450nA (1)
关断电流 (LPM4.5)：30nA
铁电随机存取存储器 (FRAM)高达 256KB 的非易失性存储器超低功耗写入125ns 每个字的快速写入（4ms 内写入 64KB）统一标准存储器 = 单个空间内的程序 + 数据 + 存储1015 写入周期持久性抗辐射和非磁性
高达 256KB 的非易失性存储器
超低功耗写入
125ns 每个字的快速写入（4ms 内写入 64KB）
统一标准存储器 = 单个空间内的程序 + 数据 + 存储
1015 写入周期持久性
抗辐射和非磁性
智能数字外设32 位硬件乘法器 (MPY)6 通道内部直接存储器访问 (DMA)具备日历和报警功能的 RTC六个 16 位定时器，每个定时器具有多达七个捕捉/比较寄存器32 位和 16 位循环冗余校验 (CRC)
32 位硬件乘法器 (MPY)
6 通道内部直接存储器访问 (DMA)
具备日历和报警功能的 RTC
六个 16 位定时器，每个定时器具有多达七个捕捉/比较寄存器
32 位和 16 位循环冗余校验 (CRC)
高性能模拟16 通道模拟比较器12 位 SAR ADC，具有窗口比较器、内部基准和采样保持功能以及多达 16 条外部输入通道具有高达 264 段对比度控制的集成 LCD 驱动器
16 通道模拟比较器
12 位 SAR ADC，具有窗口比较器、内部基准和采样保持功能以及多达 16 条外部输入通道
具有高达 264 段对比度控制的集成 LCD 驱动器
多功能输入/输出端口可每位、每字节和每字访问（成对访问）所有端口上，从 LPM 中的边沿可选唤醒所有端口上可编程上拉和下拉
可每位、每字节和每字访问（成对访问）
所有端口上，从 LPM 中的边沿可选唤醒
所有端口上可编程上拉和下拉
代码安全性和加密128 位或 256 位高级加密标准 (AES) 安全加密和解密协处理器针对随机数生成算法的随机数种子IP 封装防止对存储器进行外部访问FRAM 可提供固有安全性优势
128 位或 256 位高级加密标准 (AES) 安全加密和解密协处理器
针对随机数生成算法的随机数种子
IP 封装防止对存储器进行外部访问
FRAM 可提供固有安全性优势
增强型串行通信多达四个 eUSCI_A 串行通信端口支持自动波特率侦测的通用异步收发器 (UART)IrDA 编码和解码多达两个 eUSCI_B 串行通信端口支持多从设备寻址的 I2C 硬件通用异步收发器 (UART) 或 I2C 自举程序 (BSL)
多达四个 eUSCI_A 串行通信端口支持自动波特率侦测的通用异步收发器 (UART)IrDA 编码和解码
支持自动波特率侦测的通用异步收发器 (UART)
IrDA 编码和解码
多达两个 eUSCI_B 串行通信端口支持多从设备寻址的 I2C
支持多从设备寻址的 I2C
硬件通用异步收发器 (UART) 或 I2C 自举程序 (BSL)
灵活时钟系统具有 10 个可选厂家调整频率的定频数控振荡器 (DCO)低功率低频内部时钟源 (VLO)32kHz 晶振 (LFXT)高频晶振 (HFXT)
具有 10 个可选厂家调整频率的定频数控振荡器 (DCO)
低功率低频内部时钟源 (VLO)
32kHz 晶振 (LFXT)
高频晶振 (HFXT)
开发工具和软件（另请参阅工具和软件）超声波感应设计中心图形用户界面超声波感应软件库EVM430-FR6047 水表评估模块板用于 100 引脚封装的 MSP-TS430PZ100E 目标插座板采用 EnergyTrace++ 技术的免费专业开发环境用于 MSP430™ 微控制器的 MSP430Ware™
超声波感应设计中心图形用户界面
超声波感应软件库
EVM430-FR6047 水表评估模块板
用于 100 引脚封装的 MSP-TS430PZ100E 目标插座板
采用 EnergyTrace++ 技术的免费专业开发环境
用于 MSP430™ 微控制器的 MSP430Ware™
器件比较汇总了可用的器件型号和封装选项
要获得完整的模块说明，请参见《MSP430FR58xx、MSP430FR59xx 和 MSP430FR6xx 系列用户指南》

产品概述

德州仪器 (TI) MSP430FR604x 和 MSP430FR603x 系列超声波感应和测量 SoC 是针对水表和热量计进行了优化的强大且高度集成的微控制器 (MCU)。MSP430FR604x MCU 具有集成的超声波感应解决方案 (USS) 模块，该模块可在多种流速条件下提供高精度。USS 模块高度集成，需要的外部组件极少，因而有助于实现超低功耗计量并降低系统成本。MSP430FR604x 和 MSP430FR603x MCU 采用集成式低功耗加速器 (LEA)，可实现基于高速 ADC 的信号采集以及后续优化数字信号处理，为电池供电型计量应用提供了一款理想的超低功耗、高精度计量解决方案。USS 模块包括可编程脉冲发生器 (PPG) 和具有低阻抗输出驱动器的物理接口 (PHY)，以实现最佳传感器激励和准确的阻抗匹配，从而在零流量漂移 (ZFD) 方面达到最佳效果。该模块还包含可编程增益放大器 (PGA) 和高速 12 位 8Msps Σ-Δ ADC (SDHS)，便于通过行业标准超声波传感器实现精确的信号采集。此外，MSP430FR604x 和 MSP430FR603x MCU 还集成了其他外设，可提高系统在计量方面的集成度。这些器件还具有计量测试接口 (MTIF) 模块，能够通过脉冲生成来指示仪表测量的流量。MSP430FR604x 和 MSP430FR603x MCU 还具有片上 8 通道多路复用器 LCD 驱动器、RTC、12 位 SAR ADC、模拟比较器、高级加密加速器 (AES256) 和循环冗余校验 (CRC) 模块。MSP430FR604x 和 MSP430FR603x MCU 由一款广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，以便用户快速开展设计。开发套件包括 MSP-TS430PZ100E 100 引脚目标开发板和 EVM430-FR6047 超声波水流量计 EVM。TI 还提供免费软件，包括超声波感应设计中心、超声波感应软件库和 MSP430Ware™ 软件。TI 的 MSP430 超低功耗 (ULP) FRAM 微控制器平台将独特的嵌入式 FRAM 和全面的超低功耗系统架构相结合，从而使系统设计人员能够在降低能耗的同时提升性能。FRAM 技术将 RAM 的低能耗快速写入、灵活性和耐用性与闪存的非易失性相结合。

查看全部

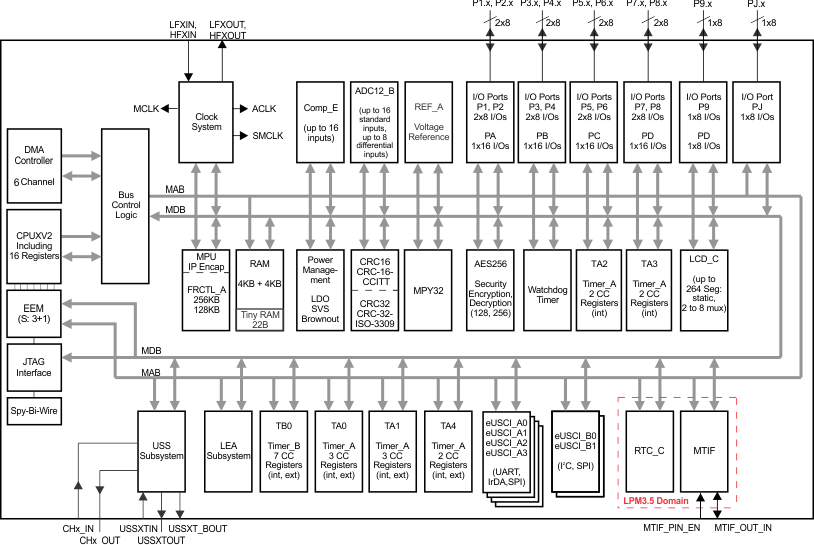

MSP430FR6037IPZ 电路图
