MSP430FR5729IRHAT
微控制器更新日期:2024-04-01 00:04:00
MSP430FR5729IRHAT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-40
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂原装
2318+ -
9200
-
合肥
-
-
-
科大讯飞战略投资企业
MSP430FR5729IRHAT 中文资料属性参数
- 现有数量:245现货
- 价格:1 : ¥35.46000剪切带(CT)250 : ¥24.75248卷带(TR)
- 系列:MSP430? FRAM
- 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
- 产品状态:在售
- 核心处理器:MSP430 CPUXV2
- 内核规格:16 位
- 速度:8MHz
- 连接能力:I2C,IrDA,LINbus,SCI,SPI,UART/USART
- 外设:欠压检测/复位,POR,PWM,WDT
- I/O 数:32
- 程序存储容量:16KB(16K x 8)
- 程序存储器类型:FRAM
- EEPROM 容量:-
- RAM 大小:1K x 8
- 电压 - 供电 (Vcc/Vdd):2V ~ 3.6V
- 数据转换器:A/D 14x10b
- 振荡器类型:内部
- 工作温度:-40°C ~ 85°C(TA)
- 安装类型:表面贴装型
- 封装/外壳:40-VFQFN 裸露焊盘
- 供应商器件封装:40-VQFN(6x6)
产品特性
- 嵌入式微控制器高达 8MHz 时钟频率的 16 位精简指令集计算机 (RISC) 架构宽电源电压范围(2V 至 3.6V)-40°C 至 85°C 运行
- 高达 8MHz 时钟频率的 16 位精简指令集计算机 (RISC) 架构
- 宽电源电压范围(2V 至 3.6V)
- -40°C 至 85°C 运行
- 经优化超低功率模式 激活模式:81.4µA/MHz(典型值)待机(具有 VLO 的 LPM3):6.3µA(典型值)实时时钟 (RTC)(LPM3.5,采用晶振):1.5µA(典型值)关断 (LPM4.5):0.32µA(典型值)
- 激活模式:81.4µA/MHz(典型值)
- 待机(具有 VLO 的 LPM3):6.3µA(典型值)
- 实时时钟 (RTC)(LPM3.5,采用晶振):1.5µA(典型值)
- 关断 (LPM4.5):0.32µA(典型值)
- 超低功率铁电 RAM (FRAM)高达 16KB 的非易失性存储器超低功率写入125ns 每个字的快速写入(1ms 内写入 16KB)内置纠错编码 (ECC) 和存储器保护单元 (MPU)通用内存 = 程序 + 数据 + 存储1015 写入周期持耐久性抗辐射和非磁性
- 高达 16KB 的非易失性存储器
- 超低功率写入
- 125ns 每个字的快速写入(1ms 内写入 16KB)
- 内置纠错编码 (ECC) 和存储器保护单元 (MPU)
- 通用内存 = 程序 + 数据 + 存储
- 1015 写入周期持耐久性
- 抗辐射和非磁性
- 智能数字外设32 位硬件乘法器 (MPY)3 通道内部直接存储器访问 (DMA)具有日历和报警功能的实时时钟 (RTC)5 个具有多达 3 个捕捉/比较寄存器的 16 位定时器16 位循环冗余校验器 (CRC)
- 32 位硬件乘法器 (MPY)
- 3 通道内部直接存储器访问 (DMA)
- 具有日历和报警功能的实时时钟 (RTC)
- 5 个具有多达 3 个捕捉/比较寄存器的 16 位定时器
- 16 位循环冗余校验器 (CRC)
- 高性能模拟支持电压基准和可编程滞后的 16 通道模拟比较器具有内部基准、采样与保持功能的 12 通道 10 位模数转换器 (ADC) 在流耗为 100µA 时为 200ksps
- 支持电压基准和可编程滞后的 16 通道模拟比较器
- 具有内部基准、采样与保持功能的 12 通道 10 位模数转换器 (ADC) 在流耗为 100µA 时为 200ksps
- 在流耗为 100µA 时为 200ksps
- 增强型串行通信eUSCI_A0 和 eUSCI_A1 支持:支持自动波特率侦测的通用异步收发器 (UART)IrDA 编码和解码串行外设接口 (SPI) eUSCI_B0 支持:支持多从器件寻址的 I2C串行外设接口 (SPI) 硬件通用异步收发器 (UART) 引导加载程序 (BSL)
- eUSCI_A0 和 eUSCI_A1 支持:支持自动波特率侦测的通用异步收发器 (UART)IrDA 编码和解码串行外设接口 (SPI)
- 支持自动波特率侦测的通用异步收发器 (UART)
- IrDA 编码和解码
- 串行外设接口 (SPI)
- eUSCI_B0 支持:支持多从器件寻址的 I2C串行外设接口 (SPI)
- 支持多从器件寻址的 I2C
- 串行外设接口 (SPI)
- 硬件通用异步收发器 (UART) 引导加载程序 (BSL)
- 电源管理系统完全集成的低压降稳压器 (LDO)具有复位功能的内核与电源电压监控器常开模式的零功率欠压检测串行板上编程,无需外部电压
- 完全集成的低压降稳压器 (LDO)
- 具有复位功能的内核与电源电压监控器
- 常开模式的零功率欠压检测
- 串行板上编程,无需外部电压
- 灵活的时钟系统具有 6 个可选出厂校准频率的固定频率数控振荡器 (DCO)(视器件而定)低功率低频内部时钟源 (VLO)32kHz 晶振 (LFXT)高频晶振 (HFXT)
- 具有 6 个可选出厂校准频率的固定频率数控振荡器 (DCO)(视器件而定)
- 低功率低频内部时钟源 (VLO)
- 32kHz 晶振 (LFXT)
- 高频晶振 (HFXT)
- 开发工具和软件免费的专业开发环境 (Code Composer Studio™ IDE)低成本全功能套件 ()完全开发套件(MSP-FET430U40A)目标板 (MSP-TS430RHA40A)
- 免费的专业开发环境 (Code Composer Studio™ IDE)
- 低成本全功能套件 ()
- 完全开发套件(MSP-FET430U40A)
- 目标板 (MSP-TS430RHA40A)
- 系列产品成员有关可用器件型号和封装的信息,请参见系列产品欲了解完整的模块说明,请参见《MSP430FR57xx 系列产品用户指南》
- 有关可用器件型号和封装的信息,请参见系列产品
- 欲了解完整的模块说明,请参见《MSP430FR57xx 系列产品用户指南》
产品概述
德州仪器 (TI) MSP430FR572x 系列超低功耗微控制器包含多个器件,该系列器件具有嵌入式 FRAM 非易失性存储器,超低功率 16 位 MSP430™CPU 以及专用于各种应用的不同 外设。这种架构、FRAM 和外设与 7 种低功耗模式相组合,专为在便携式无线感测应用中延长电池的使用寿命而进行了 优化。FRAM 是全新的非易失性存储器,其完美结合了 SRAM 的速度、灵活性和耐用性与闪存的稳定性和可靠性,并且总功耗更低。外设包括一个 10 位模数转换器 (ADC),一个具有电压基准生成和滞后功能的 16 通道比较器,3 条支持 I2C,SPI,或 UART 协议的增强型串行通道,一个内部 DMA,一个硬件乘法器,一个实时时钟 (RTC),5 个 16 位定时器和数字 I/O。

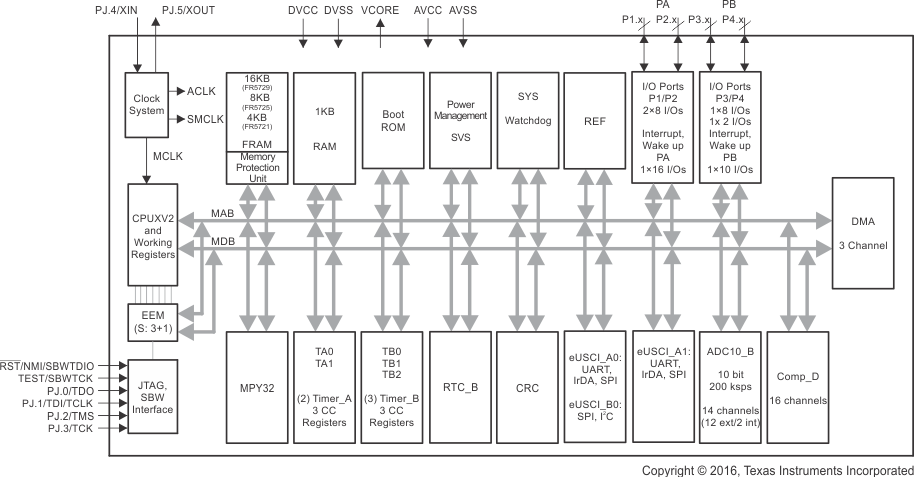

MSP430FR5729IRHAT 电路图

MSP430FR5729IRHAT 电路图
