MSP430F5515IPNR

Texas Instruments 嵌入式 - 微控制器，
  • 封装：80-LQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.9195-$7.78

更新日期：2024-04-01

MSP430F5515IPNR

Texas Instruments 嵌入式 - 微控制器，

产品简介：具有 64KB 闪存、4KB SRAM、比较器、DMA、UART/SPI/I2C、USB、计时器和硬件乘法器的 25MHz MCU

查看详情
  • 封装：80-LQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.9195-$7.78

MSP430F5515IPNR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

MSP430F5515IPNR 中文资料属性参数

  • 产品培训模块：The Ultra-Low Power MSP430MSP430 OverviewMSP430 Design ToolsMSP430 PeripheralsPortable Medical Solutions with MSP430MSP430 for Utility Metering SolutionsMSP430: How to JTAGMSP430, How To Use the Clock SystemGrace Software Graphical User InterfaceMedical ECGMCU OverviewDriver LibraryMSP430Ware Overview
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：嵌入式 - 微控制器，
  • 系列：MSP430F5xx
  • 核心处理器：RISC
  • 芯体尺寸：16-位
  • 速度：25MHz
  • 连通性：I²C，IrDA，LIN，SCI，SPI，UART/USART，USB
  • 外围设备：欠压检测/复位，DMA，POR，PWM，WDT
  • 输入/输出数：63
  • 程序存储器容量：64KB（64K x 8）
  • 程序存储器类型：闪存
  • EEPROM 大小：-
  • RAM 容量：6K x 8
  • 电压 - 电源 (Vcc/Vdd)：1.8 V ~ 3.6 V
  • 数据转换器：-
  • 振荡器型：内部
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：80-LQFP
  • 包装：®
  • 其它名称：296-27300-6

产品特性

  • 低电源电压范围：从 3.6V 低至 1.8V
  • 超低功耗 激活模式 (AM)： 所有系统时钟激活： 8MHz 时为 290µA/MHz、3.0V、闪存程序执行（典型值）8MHz 时为 150µA/MHz、3.0V、RAM 程序执行（典型值） 待机模式 (LPM3)： 含晶体的实时时钟 (RTC)、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒： 2.2V 时为 1.9µA，3.0V 时为 2.1µA（典型值） 低功耗振荡器 (VLO)、通用计数器、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒： 3.0V 时为 1.4µA（典型值） 关闭模式 (LPM4)： 完全 RAM 保持、电源监视器可用、快速唤醒： 3.0V 时为 1.1µA（典型值） 关断模式 (LPM4.5)： 3.0V 时为 0.18µA（典型值）
  • 激活模式 (AM)： 所有系统时钟激活： 8MHz 时为 290µA/MHz、3.0V、闪存程序执行（典型值）8MHz 时为 150µA/MHz、3.0V、RAM 程序执行（典型值）
  • 所有系统时钟激活： 8MHz 时为 290µA/MHz、3.0V、闪存程序执行（典型值）8MHz 时为 150µA/MHz、3.0V、RAM 程序执行（典型值）
  • 8MHz 时为 290µA/MHz、3.0V、闪存程序执行（典型值）
  • 8MHz 时为 150µA/MHz、3.0V、RAM 程序执行（典型值）
  • 待机模式 (LPM3)： 含晶体的实时时钟 (RTC)、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒： 2.2V 时为 1.9µA，3.0V 时为 2.1µA（典型值） 低功耗振荡器 (VLO)、通用计数器、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒： 3.0V 时为 1.4µA（典型值）
  • 含晶体的实时时钟 (RTC)、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒： 2.2V 时为 1.9µA，3.0V 时为 2.1µA（典型值）
  • 2.2V 时为 1.9µA，3.0V 时为 2.1µA（典型值）
  • 低功耗振荡器 (VLO)、通用计数器、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒： 3.0V 时为 1.4µA（典型值）
  • 3.0V 时为 1.4µA（典型值）
  • 关闭模式 (LPM4)： 完全 RAM 保持、电源监视器可用、快速唤醒： 3.0V 时为 1.1µA（典型值）
  • 完全 RAM 保持、电源监视器可用、快速唤醒： 3.0V 时为 1.1µA（典型值）
  • 3.0V 时为 1.1µA（典型值）
  • 关断模式 (LPM4.5)： 3.0V 时为 0.18µA（典型值）
  • 3.0V 时为 0.18µA（典型值）
  • 在 3.5µs（典型值）内从待机模式唤醒
  • 16 位精简指令集计算机 (RISC) 架构，扩展内存，高达 25MHz 的系统时钟
  • 灵活的电源管理系统 内置可编程的低压降稳压器 (LDO) 电源电压监控、监视和临时限电
  • 内置可编程的低压降稳压器 (LDO)
  • 电源电压监控、监视和临时限电
  • 统一时钟系统 针对频率稳定的锁相环 (FLL) 控制环路 低功耗低频内部时钟源 (VLO) 低频修整内部基准源 (REFO) 32kHz 手表晶振 (XT1) 高达 32MHz 的高频晶振 (XT2)
  • 针对频率稳定的锁相环 (FLL) 控制环路
  • 低功耗低频内部时钟源 (VLO)
  • 低频修整内部基准源 (REFO)
  • 32kHz 手表晶振 (XT1)
  • 高达 32MHz 的高频晶振 (XT2)
  • 具有 5 个捕捉/比较寄存器的 16 位定时器 TA0，Timer_A
  • 具有 3 个捕捉/比较寄存器的 16 位定时器 TA1，Timer_A
  • 具有 3 个捕捉/比较寄存器的 16 位定时器 TA2，Timer_A
  • 具有 7 个捕捉/比较影子寄存器的 16 位定时器 TB0，Timer_B
  • 2 个通用串行通信接口 USCI_A0 和 USCI_A1 均支持： 增强型通用异步收发器 (UART) 支持自动波特率检测 IrDA 编码和解码 同步串行外设接口 (SPI) USCI_B0 和 USCI_B1 每个都支持： I2C 同步串行外设接口 (SPI)
  • USCI_A0 和 USCI_A1 均支持： 增强型通用异步收发器 (UART) 支持自动波特率检测 IrDA 编码和解码 同步串行外设接口 (SPI)
  • 增强型通用异步收发器 (UART) 支持自动波特率检测
  • IrDA 编码和解码
  • 同步串行外设接口 (SPI)
  • USCI_B0 和 USCI_B1 每个都支持： I2C 同步串行外设接口 (SPI)
  • I2C
  • 同步串行外设接口 (SPI)
  • 全速通用串行总线 (USB) 集成的 USB - 物理层 (PHY) 集成 3.3V 和 1.8V USB 电源系统 集成 USB- 锁相环 (PLL) 8 输入和 8 输出端点
  • 集成的 USB - 物理层 (PHY)
  • 集成 3.3V 和 1.8V USB 电源系统
  • 集成 USB- 锁相环 (PLL)
  • 8 输入和 8 输出端点
  • 具有内部基准、采样保持和自动扫描功能的 12 位模数转换器 (ADC)（仅限 MSP430F552x）
  • 比较器
  • 硬件乘法器支持 32 位运算
  • 串行板上编程，无需外部编程电压
  • 3 通道内部 DMA
  • 具有 RTC 特性的基本计时器
  • 器件比较 总结了可用的系列产品成员

产品概述

TI 的 MSP430™系列的超低功耗微控制器包含数个采用外设集的器件，可广泛应用于各种 应用。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优 选择。该微控制器 具有 一个强大的 16 位精简指令集 (RISC) CPU，使用 16 位寄存器以及常数发生器，以便获得最高编码效率。此数控振荡器 (DCO) 可使器件在 3.5µs（典型值）内从低功耗模式唤醒至激活模式。MSP430F5529、MSP430F5527、MSP430F5525 和 MSP430F5521 微控制器具有支持 USB 2.0 的集成 USB 和 PHY、4 个 16 位计时器、1 个高性能 12 位模数转换器 (ADC)、2 个 USCI、1 个硬件乘法器、DMA、1 个带有警报功能的 RTC 模块和 63 个 I/O 引脚。MSP430F5528、MSP430F5526、MSP430F5524 和 MSP430F5522 微控制器包含同样的外设，但具有 47 个 I/O 引脚。MSP430F5519、MSP430F5517 和 MSP430F5515 微控制器具有支持 USB 2.0 的集成 USB 和 PHY、4 个 16 位计时器、2 个 USCI、1 个硬件乘法器、DMA、1 个带有警报功能的 RTC 模块和 63 个 I/O 引脚。MSP430F5514 和 MSP430FF5513 微控制器包含同样的外设，但具有 47 个 I/O 引脚。典型 应用 包括需要与多种 USB 主机连接的模拟和数字传感器系统、数据记录器和其它应用。要获得完整的模块说明，请参阅《MSP430F5xx 和 MSP430F6xx 系列用户指南》
查看全部

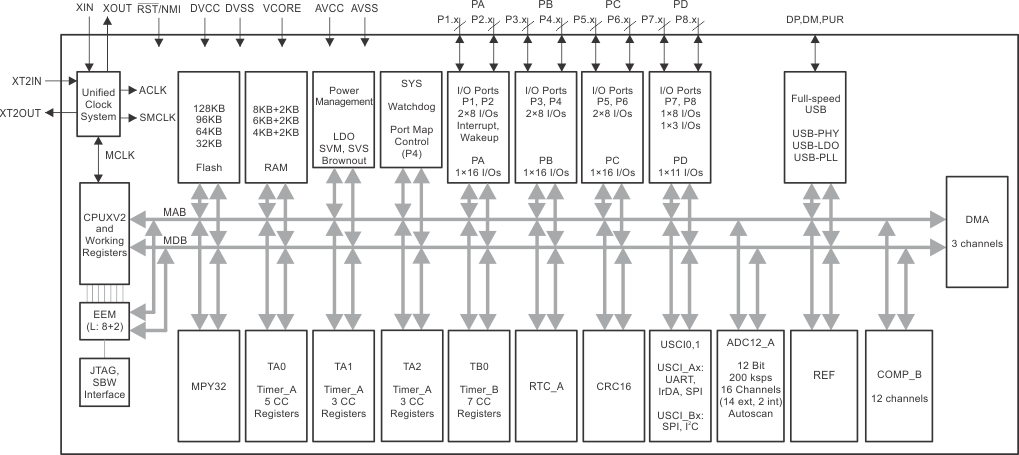

MSP430F5515IPNR 电路图

MSP430F5515IPNR 电路图

MSP430F5515IPNR 电路图
