MSP430F5310IZQER

Texas Instruments 嵌入式 - 微控制器，

封装：80-VFBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$2.23763-$5.05

更新日期：2024-04-01

MSP430F5310IZQER

Texas Instruments 嵌入式 - 微控制器，

产品简介：具有 32KB 闪存、6KB SRAM、10 位 ADC、比较器、DMA、UART/SPI/I2C 和硬件乘法器的 25MHz MCU

查看详情

封装：80-VFBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$2.23763-$5.05

MSP430F5310IZQER 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
MSP430F5310IZQER
TI
原厂原装
22+
3288
上海市
-
一级代理原装

MSP430F5310IZQER 中文资料属性参数

产品培训模块：The Ultra-Low Power MSP430MSP430 OverviewMSP430 Design ToolsMSP430 PeripheralsPortable Medical Solutions with MSP430MSP430 for Utility Metering SolutionsMSP430: How to JTAGMSP430, How To Use the Clock SystemGrace Software Graphical User InterfaceMCU OverviewDriver LibraryMSP430Ware Overview
标准包装：1
类别：集成电路 (IC)
家庭：嵌入式 - 微控制器，
系列：MSP430F5xx
核心处理器：RISC
芯体尺寸：16-位
速度：25MHz
连通性：I²C，IrDA，LIN，SCI，SPI，UART/USART
外围设备：欠压检测/复位，DMA，POR，PWM，WDT
输入/输出数：47
程序存储器容量：32KB（32K x 8）
程序存储器类型：闪存
EEPROM 大小：-
RAM 容量：6K x 8
电压 - 电源 (Vcc/Vdd)：1.8 V ~ 3.6 V
数据转换器：A/D 12x10b
振荡器型：内部
工作温度：-40°C ~ 85°C
封装/外壳：80-VFBGA
包装：®
其它名称：296-28134-6

产品特性

低电源电压范围：3.6V 到低至 1.8V
超低功耗激活模式 (AM)所有系统时钟激活 8MHz 时为 195µA/MHz（典型值）、3V、闪存程序执行 8MHz 时为 115µA/MHz（典型值）、3V、RAM 程序执行待机模式 (LPM3) 带有晶振的实时时钟，看门狗和电源监控器可用，完全 RAM 保持，快速唤醒：2.2V 时为 1.9µA（典型值），3V 时为 2.1µA（典型值）低功耗振荡器 (VLO)，通用计数器，看门狗和电源监控器可用，完全 RAM 保持，快速唤醒：3V 时为 1.4µA（典型值）关闭模式 (LPM4)完全 RAM 保持，电源监控器工作，快速唤醒：3V 时为 1.1µA（典型值）关断模式 (LPM4.5) 3V 时为 0.18µA（典型值）
激活模式 (AM)所有系统时钟激活 8MHz 时为 195µA/MHz（典型值）、3V、闪存程序执行 8MHz 时为 115µA/MHz（典型值）、3V、RAM 程序执行
8MHz 时为 195µA/MHz（典型值）、3V、闪存程序执行
8MHz 时为 115µA/MHz（典型值）、3V、RAM 程序执行
待机模式 (LPM3) 带有晶振的实时时钟，看门狗和电源监控器可用，完全 RAM 保持，快速唤醒：2.2V 时为 1.9µA（典型值），3V 时为 2.1µA（典型值）低功耗振荡器 (VLO)，通用计数器，看门狗和电源监控器可用，完全 RAM 保持，快速唤醒：3V 时为 1.4µA（典型值）
带有晶振的实时时钟，看门狗和电源监控器可用，完全 RAM 保持，快速唤醒：2.2V 时为 1.9µA（典型值），3V 时为 2.1µA（典型值）
低功耗振荡器 (VLO)，通用计数器，看门狗和电源监控器可用，完全 RAM 保持，快速唤醒：3V 时为 1.4µA（典型值）
关闭模式 (LPM4)完全 RAM 保持，电源监控器工作，快速唤醒：3V 时为 1.1µA（典型值）
关断模式 (LPM4.5) 3V 时为 0.18µA（典型值）
在不到 5µs 的时间内从待机模式中唤醒
16 位精简指令集计算机 (RISC) 架构，扩展内存，高达 25MHz 的系统时钟
灵活的电源管理系统内置可编程的低压降稳压器 (LDO) 电源电压监控、监视、和临时限电
内置可编程的低压降稳压器 (LDO)
电源电压监控、监视、和临时限电
统一时钟系统 (UCS) 针对频率稳定的锁相环 (FLL) 控制环路低功耗低频内部时钟源 (VLO) 低频修整内部基准源 (REFO) 32kHz 手表晶振 (XT1) 高达 32MHz 的高频晶振 (XT2)
针对频率稳定的锁相环 (FLL) 控制环路
低功耗低频内部时钟源 (VLO)
低频修整内部基准源 (REFO)
32kHz 手表晶振 (XT1)
高达 32MHz 的高频晶振 (XT2)
具有 5 个捕捉/比较寄存器的 16 位定时器 TA0，Timer_A
具有 3 个捕捉/比较寄存器的 16 位定时器 TA1，Timer_A
具有 3 个捕捉/比较寄存器的 16 位定时器 TA2，Timer_A
具有 7 个捕捉/比较影子寄存器的 16 位定时器 TB0，Timer_B
两个通用串行通信接口 (USCI) USCI_A0 和 USCI_A1 增强型通用异步收发器 (UART) 支持自动波特率检测 IrDA 编码和解码同步串行外设接口 (SPI) USCI_B0 和 USCI_B1 I2C 同步 SPI
USCI_A0 和 USCI_A1 增强型通用异步收发器 (UART) 支持自动波特率检测 IrDA 编码和解码同步串行外设接口 (SPI)
增强型通用异步收发器 (UART) 支持自动波特率检测
IrDA 编码和解码
同步串行外设接口 (SPI)
USCI_B0 和 USCI_B1 I2C 同步 SPI
I2C
同步 SPI
集成型 3.3V 电源系统
具有窗口比较器的 10 位模数转换器 (ADC)
比较器
硬件乘法器支持 32 位运算
串行板上编程，无需外部编程电压
3 通道内部 DMA
具有 RTC 特性的基本计时器
器件比较汇总了可用的产品系列成员

产品概述

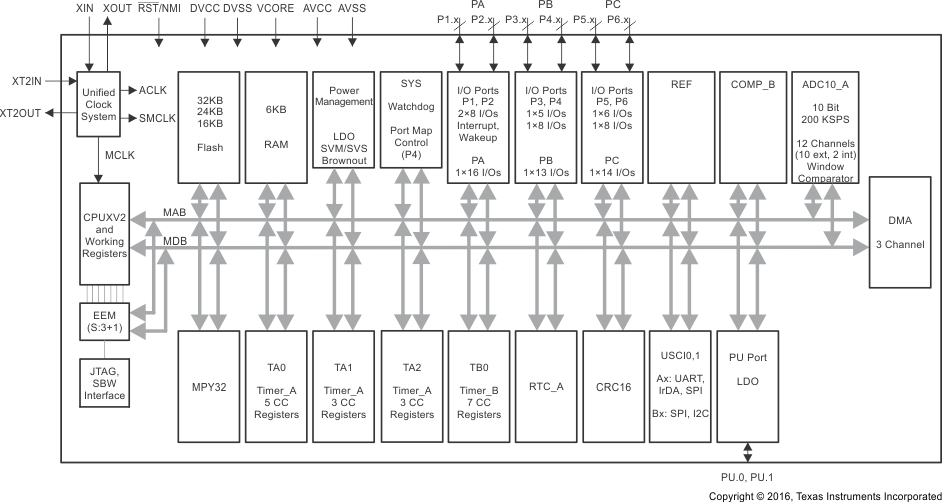

TI MSP 系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。该架构与五种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该器件具有一个强大的 16 位精简指令集 (RISC) CPU，使用 16 位寄存器以及常数发生器，以便获得最高编码效率。此数控振荡器 (DCO) 可使器件在不到 5µs 的时间内从低功耗模式唤醒至激活模式。 MSP430F5310、MSP430F5309 和 MSP430F5308 器件为微控制器配置，具有 1 个 3.3V LDO、4 个 16 位计时器、1 个高性能 10 位 ADC、2 个 USCI (1)、1 个硬件乘法器、DMA、1 个具有警报功能的 RTC 模块以及 31 或 47 个 I/O 引脚。 MSP430F5304 器件配置具有 1 个 3.3V LDO、4 个 16 位计时器、1 个高性能 10 位 ADC、1 个 USCI、1 个硬件乘法器、DMA、1 个具有警报功能的 RTC 模块和 31 个 I/O 引脚。有关完整的模块说明，请参阅《MSP430F5xx 和 MSP430F6xx 系列用户指南》。(1)在 48 引脚封装内，USCI 功能是否可用取决于用户使用端口映射控制器对端口 4 进行的配置。可能无法同时实现全部功能。

查看全部

MSP430F5310IZQER 数据手册

数据手册	说明	数量	操作
MSP430F5310IZQER	CPUXV2 MSP430F5xx Microcontroller IC 16-Bit 25MHz 32KB (32K x 8) FLASH 80-BGA MICROSTAR JUNIOR (5x5)	106页,1.77M	查看

MSP430F5310IZQER 电路图
