- 封装：64-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$2.8553-$6.09
更新日期：2024-04-01 00:04:00
产品简介：具有 8KB 闪存、1KB SRAM、12 位 ADC、比较器、I2C/SPI/UART 和硬件乘法器的 16MHz MCU
查看详情- 封装：64-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$2.8553-$6.09
MSP430F233TRGCT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-64(9x9)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂原装
2318+ -
9200
-
合肥
-
-
-
科大讯飞战略投资企业
MSP430F233TRGCT 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：嵌入式 - 微控制器，
- 系列：MSP430F2xx
- 核心处理器：RISC
- 芯体尺寸：16-位
- 速度：16MHz
- 连通性：I²C，IrDA，LIN，SCI，SPI，UART/USART
- 外围设备：欠压检测/复位，POR，PWM，WDT
- 输入/输出数：48
- 程序存储器容量：8KB（8K x 8 + 256B）
- 程序存储器类型：闪存
- EEPROM 大小：-
- RAM 容量：1K x 8
- 电压 - 电源 (Vcc/Vdd)：1.8 V ~ 3.6 V
- 数据转换器：A/D 8x12b
- 振荡器型：内部
- 工作温度：-40°C ~ 105°C
- 封装/外壳：64-VFQFN 裸露焊盘
- 包装：®
- 其它名称：296-31685-6
产品特性
- 低电源电压范围，1.8V 至 3.6V
- 超低功耗 激活模式：270μA（在 1MHz 频率和 2.2V 电压条件下） 待机模式 (VLO)：0.3μA 关闭模式（RAM 保持）：0.1μA
- 激活模式：270μA（在 1MHz 频率和 2.2V 电压条件下）
- 待机模式 (VLO)：0.3μA
- 关闭模式（RAM 保持）：0.1μA
- 可在不到 1μs 的时间里超快速地从待机模式唤醒
- 16 位精简指令集 (RISC) 架构，62.5ns 指令周期时间
- 基本时钟模块配置： 内部频率高达 16MHz 内部极低功耗低频 (LF) 振荡器 32kHz 晶振 具有 4 个精度为 ±1% 校准频率且高达 16MHz 的内部频率 谐振器 外部数字时钟源 外部电阻器
- 内部频率高达 16MHz
- 内部极低功耗低频 (LF) 振荡器
- 32kHz 晶振
- 具有 4 个精度为 ±1% 校准频率且高达 16MHz 的内部频率
- 谐振器
- 外部数字时钟源
- 外部电阻器
- 带内部基准、采样与保持以及自动扫描功能的 12 位模数 (A/D) 转换器
- 具有 3 个捕获/比较寄存器的 16 位 Timer_A
- 具有 7 个捕获/比较寄存器（带有影子寄存器）的 16 位 Timer_B
- 4 个通用串行通信接口 (USCI) USCI_A0 和 USCI_A1 支持自动波特率检测的增强型通用异步接收发器 (UART) IrDA 编码器和解码器 同步串行外设接口 (SPI) USCI_B0 和 USCI_B1 I2C 同步串行外设接口 (SPI)
- USCI_A0 和 USCI_A1
- 支持自动波特率检测的增强型通用异步接收发器 (UART)
- IrDA 编码器和解码器
- 同步串行外设接口 (SPI)
- USCI_B0 和 USCI_B1
- I2C
- 同步串行外设接口 (SPI)
- 片载比较器
- 具有可编程电平检测功能的电源电压监控器/监视器
- 欠压检测器
- 引导加载程序
- 串行板上编程、无需外部编程电压、由安全熔丝 实现的可编程代码保护
- 系列产品包括： MSP430F2338KB+256B 闪存存储器，1KB RAM MSP430F23516KB+256B 闪存存储器2KB RAM MSP430F247，MSP430F2471 (1)32KB+256B 闪存存储器4KB RAM MSP430F248，MSP430F248148KB+256B 闪存存储器4KB RAM MSP430F249，MSP430F249160KB+256B 闪存存储器2KB RAM MSP430F241056KB+256B 闪存存储器4KB RAM
- MSP430F2338KB+256B 闪存存储器，1KB RAM
- MSP430F23516KB+256B 闪存存储器2KB RAM
- MSP430F247，MSP430F2471 (1)32KB+256B 闪存存储器4KB RAM
- MSP430F248，MSP430F248148KB+256B 闪存存储器4KB RAM
- MSP430F249，MSP430F249160KB+256B 闪存存储器2KB RAM
- MSP430F241056KB+256B 闪存存储器4KB RAM
- 采用 64 引脚四方扁平 (QFP) 和 64 引脚四方扁平无引线 (QFN) 封装（请见可用选项）
- 如需了解完整的模块说明，请查阅，文献编号：SLAU144
产品概述
德州仪器 （TI） MSP430 系列超低功耗微控制器包含几个器件，这些器件特有针对多种应用的不同外设集。 这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。 该器件具有一个强大的 16 位 RISC CPU，16 位寄存器和有助于获得最大编码效率的常数发生器。 数控振荡器 (DCO) 可在不到 1µs 的时间里从低功耗模式唤醒至运行模式。 MSP430F23x/24x(1)/2410 系列微控制器，配置有两个内置 16 位定时器、一个快速 12 位模数 (A/D) 转换器（MSP430F24x1 上无此器件）、一个比较器、四个（在 MSP430F23x 上有两个）通用串行通信接口 (USCI) 模块、和高达 48 个 I/O 引脚。 除了不执行 ADC12 模块之外，MSP430F24x1 器件与 MSP430F24x 器件完全一样。 除了集成了一个精简的 Timer_B，一个 USCI 模块，和较少的 RAM 之外，MSP430F23x 器件与 MSP430F24x 器件完全一样。典型应用包括传感器系统、工业控制应用、手持仪表等。
MSP430F233TRGCT 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 MSP430F233TRGCT
|
MSP430 MSP430F2xx Microcontroller IC 16-Bit 16MHz 8KB (8K x 8 + 256B) FLASH 64-VQFN (9x9) |
93页,1.54M | 查看 |

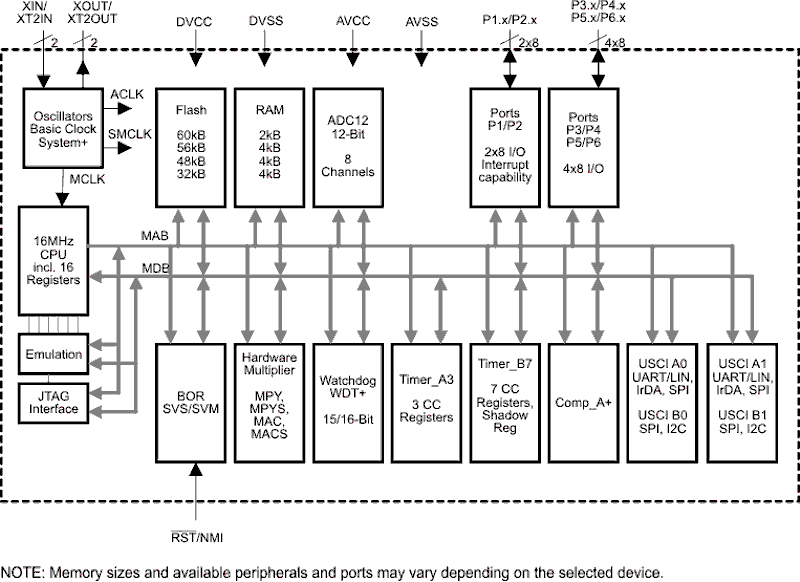

MSP430F233TRGCT 电路图
MSP430F233TRGCT 电路图
