MAX3222EIPWR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：20-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

更新日期：2024-04-01

MAX3222EIPWR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：具有 +/-15kV IEC-ESD 保护的 3V 至 5.5V 双通道 500kbps RS-232 线路驱动器/接收器

查看详情
  • 封装：20-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

MAX3222EIPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

MAX3222EIPWR 中文资料属性参数

  • 产品培训模块：RS-232 & USB Transceiver
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：收发器
  • 驱动器/接收器数：2/2
  • 规程：RS232
  • 电源电压：3 V ~ 5.5 V
  • 安装类型：表面贴装
  • 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：20-TSSOP
  • 包装：®
  • 其它名称：296-19822-6

产品特性

  • 为 RS-232 总线引脚提供 ESD 保护 ±15kV 人体放电模型 (HBM) ±8kV IEC61000-4-2 接触放电 ±15kV IEC61000-4-2 气隙放电
  • ±15kV 人体放电模型 (HBM)
  • ±8kV IEC61000-4-2 接触放电
  • ±15kV IEC61000-4-2 气隙放电
  • 符合或超出 TIA/EIA-232-F 和 ITU v.28 标准的要求
  • 由 3V 至 5.5V VCC 电源供电
  • 速率高达 500kbit/s
  • 两个驱动器和两个接收器
  • 低待机电流。..1µA（典型值）
  • 外部电容器 ...4 × 0.1µF
  • 接受 5V 逻辑输入及 3.3V 电源
  • 适合 SNx5C3222E 的备选高速引脚兼容器件 (1Mbit/s)

产品概述

MAX3222E 由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，具有引脚对引脚（串行端口连接引脚，包括 GND）±15kV ESD 保护。该器件符合 TIA/EIA-232-F 的要求并在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。该器件以高达 500kbit/s 的典型数据信号传输速率运行，驱动器输出压摆率最大为 30V/µs。通过设置关断 (PWRDOWN) 输入低电平（仅从电源消耗 1µA 电流），可以将 MAX3222E 置于关断模式。当器件关断时，接收器保持活动状态，而驱动器置于高阻抗状态。此外，在关断期间，将会禁用板载电荷泵；V+ 降低至 VCC，V– 升高至 GND。通过将启用 (EN) 设置为高电平，接收器输出也可以置于高阻抗状态。
查看全部

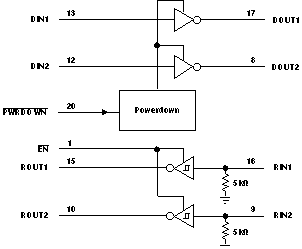

MAX3222EIPWR 电路图

MAX3222EIPWR 电路图

MAX3222EIPWR 电路图
