M430FR5739SRHATEP 中文资料属性参数

现有数量：0现货
价格：在售
系列：MSP430? FRAM
包装：卷带（TR）剪切带（CT）
产品状态：在售
核心处理器：MSP430
内核规格：16 位
速度：24MHz
连接能力：I2C，IrDA，LINbus，SCI，SPI，UART/USART
外设：欠压检测/复位，POR，PWM，WDT
I/O 数：32
程序存储容量：16KB（16K x 8）
程序存储器类型：FRAM
EEPROM 容量：-
RAM 大小：1K x 8
电压 - 供电 (Vcc/Vdd)：2V ~ 3.6V
数据转换器：A/D 14x10b
振荡器类型：内部
工作温度：-55°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：40-VFQFN 裸露焊盘
供应商器件封装：40-VQFN（6x6）

产品特性

嵌入式微控制器时钟频率高达 24MHz 的 16 位精简指令集 (RISC) 架构宽电源电压范围（2V 至 3.6V）工作温度范围 -55°C 至 85°C
时钟频率高达 24MHz 的 16 位精简指令集 (RISC) 架构
宽电源电压范围（2V 至 3.6V）
工作温度范围 -55°C 至 85°C
经优化超低功率模式激活模式：81.4µA/MHz（典型值）待机（具有 VLO 的 LPM3）：6.3µA（典型值）实时时钟（具有晶振的 LPM3.5）：1.5µA（典型值）关断 (LPM4.5)：0.32µA（典型值）
激活模式：81.4µA/MHz（典型值）
待机（具有 VLO 的 LPM3）：6.3µA（典型值）
实时时钟（具有晶振的 LPM3.5）：1.5µA（典型值）
关断 (LPM4.5)：0.32µA（典型值）
超低功率铁电 RAM (FRAM)高达 16KB 的非易失性存储器超低功率写入 125ns 每个字的快速写入（1ms 内写入 16KB）内置纠错编码 (ECC) 和存储器保护单元 (MPU) 通用内存 = 程序 + 数据 + 存储 1015 写入周期持耐久性抗辐射和非磁性
高达 16KB 的非易失性存储器
超低功率写入
125ns 每个字的快速写入（1ms 内写入 16KB）
内置纠错编码 (ECC) 和存储器保护单元 (MPU)
通用内存 = 程序 + 数据 + 存储
1015 写入周期持耐久性
抗辐射和非磁性
智能数字外设32 位硬件乘法器 (MPY) 3 通道内部直接存储器访问 (DMA) 具有日历和报警功能的实时时钟 (RTC) 5 个具有多达 3 个捕捉/比较寄存器的 16 位定时器 16 位循环冗余校验器 (CRC)
32 位硬件乘法器 (MPY)
3 通道内部直接存储器访问 (DMA)
具有日历和报警功能的实时时钟 (RTC)
5 个具有多达 3 个捕捉/比较寄存器的 16 位定时器
16 位循环冗余校验器 (CRC)
高性能模拟支持电压基准和可编程滞后的 16 通道模拟比较器具有内部基准、采样与保持功能的 14 通道、10 位模数转换器在流耗为 100µA 时为 200ksps
支持电压基准和可编程滞后的 16 通道模拟比较器
具有内部基准、采样与保持功能的 14 通道、10 位模数转换器在流耗为 100µA 时为 200ksps
在流耗为 100µA 时为 200ksps
增强型串行通信eUSCI_A0 和 eUSCI_A1 支持：支持自动波特率侦测的通用异步收发器 (UART) IrDA 编码和解码速率高达 10Mbps 的串行外设接口 (SPI) eUSCI_B0 支持：支持多个从器件寻址的 I2C 速率高达 10Mbps 的串行外设接口 (SPI) 硬件通用异步收发器 (UART) 引导加载程序 (BSL)
eUSCI_A0 和 eUSCI_A1 支持：支持自动波特率侦测的通用异步收发器 (UART) IrDA 编码和解码速率高达 10Mbps 的串行外设接口 (SPI)
支持自动波特率侦测的通用异步收发器 (UART)
IrDA 编码和解码
速率高达 10Mbps 的串行外设接口 (SPI)
eUSCI_B0 支持：支持多个从器件寻址的 I2C 速率高达 10Mbps 的串行外设接口 (SPI)
支持多个从器件寻址的 I2C
速率高达 10Mbps 的串行外设接口 (SPI)
硬件通用异步收发器 (UART) 引导加载程序 (BSL)
电源管理系统完全集成的低压降稳压器 (LDO) 具有复位功能的内核与电源电压监控器常开模式的零功率欠压检测无需外部电压的串行板上程序设计
完全集成的低压降稳压器 (LDO)
具有复位功能的内核与电源电压监控器
常开模式的零功率欠压检测
无需外部电压的串行板上程序设计
灵活的时钟系统具有 6 个可选出厂校准频率的固定频率数控振荡器 (DCO)（视器件而定）低功率低频内部时钟源 (VLO) 32kHz 晶振 (LFXT) 高频晶振 (HFXT)
具有 6 个可选出厂校准频率的固定频率数控振荡器 (DCO)（视器件而定）
低功率低频内部时钟源 (VLO)
32kHz 晶振 (LFXT)
高频晶振 (HFXT)
开发工具和软件免费专业开发环境 (Code Composer Studio IDE) 低成本全功能套件 () 完全开发套件(MSP-FET430U40A) 目标板 (MSP-TS430RHA40A)
免费专业开发环境 (Code Composer Studio IDE)
低成本全功能套件 ()
完全开发套件(MSP-FET430U40A)
目标板 (MSP-TS430RHA40A)
系列产品成员在中汇总的变量和可用封装如需了解完整的模块说明, 请查阅 (SLAU272)
在中汇总的变量和可用封装
如需了解完整的模块说明, 请查阅 (SLAU272)
支持国防、航天和医疗应用受控基线同一组装和测试场所同一制造场所支持扩展温度范围（-55°C 至 85°C）（一些注释的参数仅支持 –40°C 至 85°C）延长的产品生命周期延长的产品变更通知产品可追溯性
受控基线
同一组装和测试场所
同一制造场所
支持扩展温度范围（-55°C 至 85°C）
延长的产品生命周期
延长的产品变更通知
产品可追溯性
家庭自动化
安全性
传感器管理
数据采集

产品概述

德州仪器 (TI) 573MSP430FRx 系列超低功率微控制器包含多个器件，该系列器件具有嵌入式 FRAM 非易失性存储器，超低功率 16 位 MSP430 CPU，以及针对多种应用的不同外设。此架构，FRAM，和外设，与 7 种低功率模式组合在一起，针对在便携式和无线感测应用中实现延长电池寿命进行了优化。 FRAM 是一款全新的非易失性存储器，此存储器将 SRAM 的速度，灵活性，和耐久性与闪存的稳定性和可靠性结合在一起，总体能耗更低。其外设包括：1 个 10 位模数转换器 (ADC)、1 个具有基准电压生成和滞后功能的 16 通道比较器、3 个支持 I2C、SPI 或 UART 协议的增强型串行通道、1 个内部直接存储器访问 (DMA)、1 个硬件乘法器、1 个实时时钟 (RTC)、5 个 16 位定时器和数字 I/O。

查看全部

M430FR5739SRHATEP 数据手册

数据手册	说明	数量	操作
M430FR5739SRHATEP	MSP430 MSP430? FRAM Microcontroller IC 16-Bit 24MHz 16KB (16K x 8) FRAM 40-VQFN (6x6)	95页,1.38M	查看

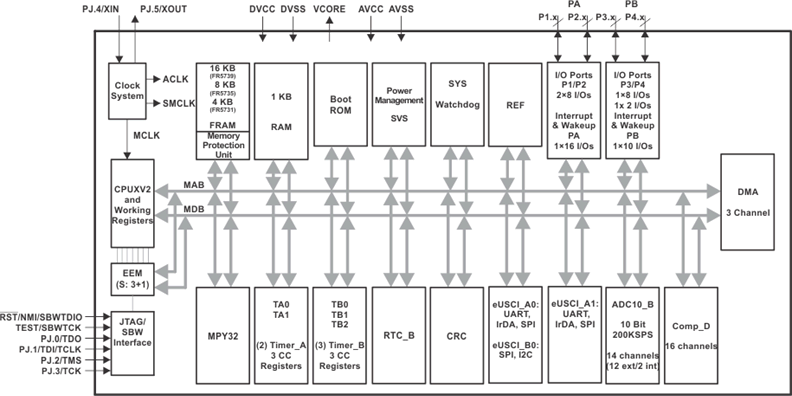

M430FR5739SRHATEP 电路图
