LT1013CD

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.9375-$2.33

更新日期：2024-04-01 00:04:00

LT1013CD

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：低功耗、4V 至 44V 宽电源电压范围、双通道精密运算放大器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.9375-$2.33

LT1013CD 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LT1013CD 中文资料属性参数

  • 标准包装：75
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：-
  • 转换速率：0.4 V/µs
  • 增益带宽积：1MHz
  • -3db带宽：-
  • 电流 - 输入偏压：15nA
  • 电压 - 输入偏移：60µV
  • 电流 - 电源：350µA
  • 电流 - 输出 / 通道：-
  • 电压 - 电源，单路/双路(±)：4 V ~ 44 V，±2 V ~ 22 V
  • 工作温度：0°C ~ 70°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：管件
  • 其它名称：296-23225-5LT1013CD-ND

产品特性

  • Single-Supply Operation Input Voltage Range Extends to Ground Output Swings to Ground While Sinking Current
  • Input Voltage Range Extends to Ground
  • Output Swings to Ground While Sinking Current
  • Phase Reversal Protection
  • Input Offset Voltage 150 µV Maximum at 25°C for LT1013AM
  • 150 µV Maximum at 25°C for LT1013AM
  • Offset-Voltage Temperature Coefficient 2 µV/°C Maximum for LT1013AM
  • 2 µV/°C Maximum for LT1013AM
  • Input Offset Current 0.8 nA Maximum at 25°C for LT1013AM
  • 0.8 nA Maximum at 25°C for LT1013AM
  • High Gain 1.5 V/µV Minimum (RL = 2 kΩ) for LT1013AM 0.8 V/µV Minimum (RL = 600 kΩ) for LT1013AM
  • 1.5 V/µV Minimum (RL = 2 kΩ) for LT1013AM
  • 0.8 V/µV Minimum (RL = 600 kΩ) for LT1013AM
  • Low Supply Current 0.5 mA Maximum at TA = 25°C for LT1013AM
  • 0.5 mA Maximum at TA = 25°C for LT1013AM
  • Low Peak-to-Peak Noise Voltage 0.55 µV Typical
  • 0.55 µV Typical
  • Low Current Noise 0.07 pA/√Hz Typical
  • 0.07 pA/√Hz Typical
  • For Die Only Option, See LT1013-DIE

产品概述

The LT1013x devices are dual precision operational amplifiers, featuring high gain, low supply current, low noise, and low-offset-voltage temperature coefficient.The LT1013x devices can be operated from a single 5-V power supply; the common-mode input voltage range includes ground, and the output can also swing to within a few millivolts of ground. Crossover distortion is eliminated. The LT1013x can be operated with both dual ± 15-V and single 5-V supplies.The LT1013C and LT1013D are characterized for operation from 0°C to 70°C. The LT1013DI is characterized for operation from –40°C to 105°C. The LT1013M, LT1013AM, and LT1013DM are characterized for operation over the full military temperature range of –55°C to 125°C.
查看全部

LT1013CD 数据手册

数据手册 说明 数量 操作
LT1013CD

DUAL PRECISION OPERATIONAL AMPLIFIERS

 30 Pages页,547K 查看
LT1013CD

General Purpose Amplifier 2 Circuit 8-SOIC

 36页,1.48M 查看
LT1013CDR

DUAL PRECISION OPERATIONAL AMPLIFIERS

 30 Pages页,547K 查看

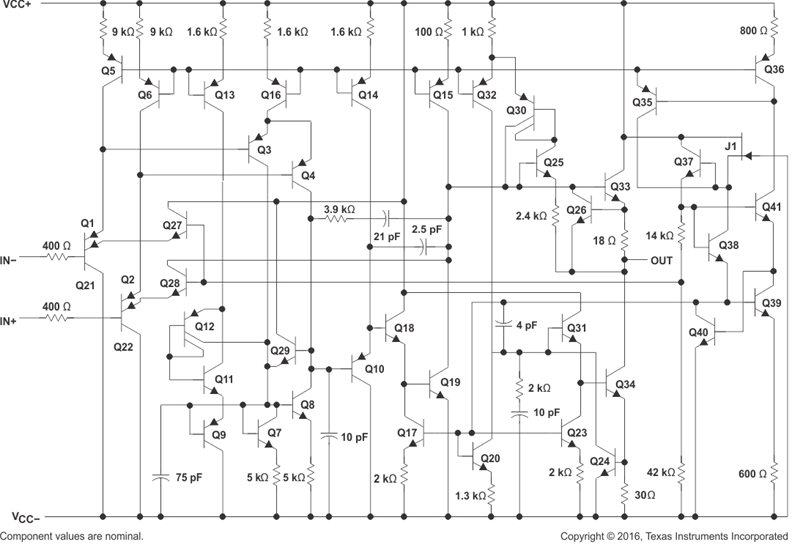

LT1013CD 电路图

LT1013CD 电路图

LT1013CD 电路图
