LSF0204YZPR

Texas Instruments 转换器，电平移位器

更新日期：2024-04-01 00:04:00

LSF0204YZPR

Texas Instruments 转换器，电平移位器

产品简介：适用于漏极开路和推挽应用的 4 位双向多电压电平转换器

查看详情

LSF0204YZPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LSF0204YZPR 中文资料属性参数

  • 现有数量：5,100现货9,000Factory
  • 价格：1 : ￥8.35000剪切带（CT）3,000 : ￥3.79210卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 转换器类型：电压电平
  • 通道类型：双向
  • 电路数：1
  • 每个电路通道数：4
  • 电压 - VCCA：0.8 V ~ 4.5 V
  • 电压?- VCCB：1.8 V ~ 5.5 V
  • 输入信号：-
  • 输出信号：-
  • 输出类型：开漏极，推挽式
  • 数据速率：100MHz
  • 工作温度：-40°C ~ 125°C（TA）
  • 特性：自动方向检测
  • 安装类型：表面贴装型
  • 封装/外壳：12-XFBGA，DSBGA
  • 供应商器件封装：12-DSBGA

产品特性

  • 无需方向端子即可提供双向电压转换
  • 在电容负载不超过 30pF 的情况下，支持最高 100MHz 的上行转换和大于 100MHz 的下行转换， 在 50pF 电容负载下支持最高 40MHz 的上行/下行转换
  • 支持 Ioff、局部断电模式（参阅特性说明）
  • 可实现以下电压之间的双向电压电平转换 0.8V ↔ 1.8/2.5/3.3/5V 1.2V ↔ 1.8/2.5/3.3/5V 1.8V ↔ 2.5/3.3/5V 2.5V ↔ 3.3/5V 3.3V ↔ 5V
  • 0.8V ↔ 1.8/2.5/3.3/5V
  • 1.2V ↔ 1.8/2.5/3.3/5V
  • 1.8V ↔ 2.5/3.3/5V
  • 2.5V ↔ 3.3/5V
  • 3.3V ↔ 5V
  • 低待机电流
  • 支持 TTL 的 5V 耐受 I/O 端口
  • 低 Ron 可实现较少的信号失真
  • 实现 EN = 低电平的高阻抗 I/O 端子
  • 采用直通引脚排列来简化 PCB 布线
  • 闩锁性能超过 100mA，符合 JESD17 规范
  • –40°C 至 125°C 工作温度范围
  • ESD 性能测试符合 JESD 22 标准 2000V 人体放电模型（A114-B，II 类） 200V 机器放电模型 (A115-A) 1000V 充电器件模型 (C101)
  • 2000V 人体放电模型（A114-B，II 类）
  • 200V 机器放电模型 (A115-A)
  • 1000V 充电器件模型 (C101)

产品概述

LSF 系列包含双向电压电平转换器，该转换器可在 0.8V 至 4.5V (Vref_A) 和 1.8V 至 5.5V (Vref_B) 电压范围内运行。该范围支持在 0.8V 和 5.0V 之间进行双向电压转换，无需在漏极开路或推挽应用中使用方向端子。对于采用 15pF 电容器和 165Ω 上拉电阻器的漏极开路系统，LSF 系列支持传输速度大于 100MHz 的电平转换应用。当 An 或 Bn 端口为低电平时，此开关处于接通状态，而且 An 和 Bn 端口之间存在低电阻连接。开关的低 Ron 可实现具有超小传播延迟和信号失真的连接。A 端或 B 端的电压将限制为 Vref_A，且可上拉至 Vref_A 到 5V 之间的任何电压水平。利用此功能，可在无需方向控制的情况下，在用户选择的较高和较低电压之间实现无缝转换。
查看全部

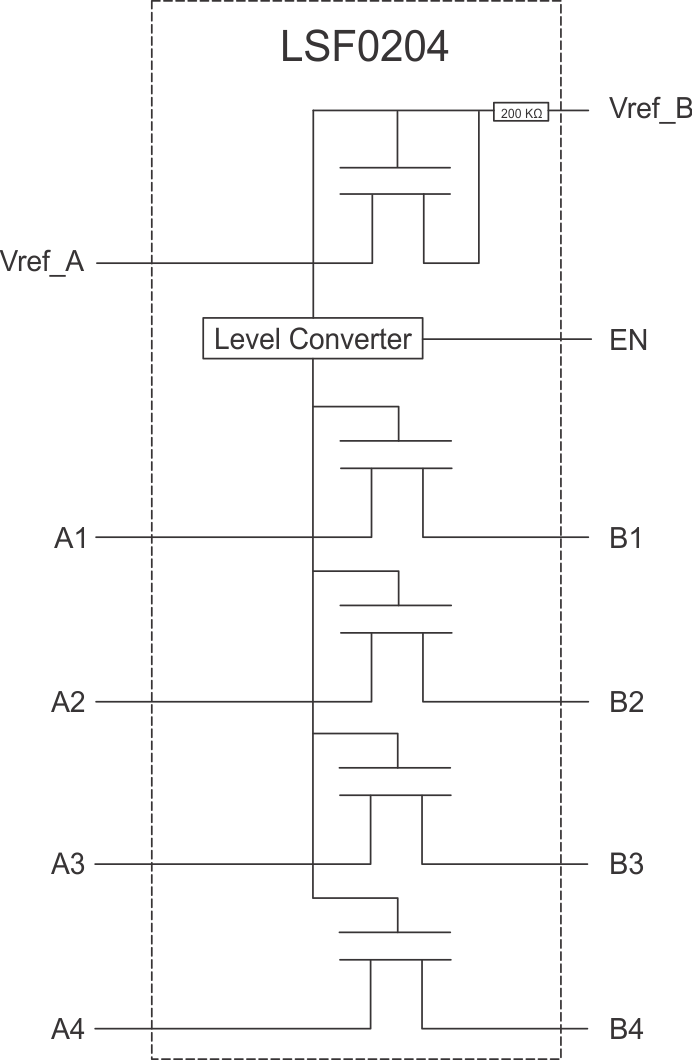

LSF0204YZPR 电路图

LSF0204YZPR 电路图

LSF0204YZPR 电路图
