LP3907SQ-BJXQX/NOPB

电源管理 IC
  • 参考价格：￥7.59-￥7.87

更新日期：2024-04-01

LP3907SQ-BJXQX/NOPB

电源管理 IC

产品简介：LP3907 具有 I2C 接口的双通道 1A 和 600mA 降压转换器和双通道 300mA LDO

查看详情
  • 参考价格：￥7.59-￥7.87

LP3907SQ-BJXQX/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LP3907SQ-BJXQX/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 封装：Reel
  • 工厂包装数量：1000

产品特性

  • 输入电压范围：2.8V 至 5.5V
  • 兼容高级 应用 处理器和现场可编程门阵列 (FPGA)
  • 2 个低压降线性稳压器 (LDO)，用于为内部处理器的运行和 I/O 供电
  • 高速串行接口用于对器件功能和设置进行独立控制
  • 精密的内部基准电压
  • 热过载保护
  • 电流过载保护
  • 软件可编程稳压器
  • 针对 Buck1 和 Buck2 的外部上电复位功能（带延迟功能的电源正常指示）
  • 配有欠压闭锁检测器，用于监视输入电源电压
  • 降压直流/直流转换器（降压） 可编程 VOUT：Buck1：1A 时为 0.8V 至 2VBuck2：600mA 时为 1V 至 3.5V 效率高达 96% 2.1MHz 脉冲宽度调制 (PWM) 开关频率 低负载条件下 从 PWM 模式自动切换到脉冲频率调制 (PFM) 模式 ±3% 的输出电压精度 自动软启动
  • 可编程 VOUT：Buck1：1A 时为 0.8V 至 2VBuck2：600mA 时为 1V 至 3.5V
  • Buck1：1A 时为 0.8V 至 2V
  • Buck2：600mA 时为 1V 至 3.5V
  • 效率高达 96%
  • 2.1MHz 脉冲宽度调制 (PWM) 开关频率
  • 低负载条件下 从 PWM 模式自动切换到脉冲频率调制 (PFM) 模式
  • ±3% 的输出电压精度
  • 自动软启动
  • 线性稳压器 (LDO) 可编程 VOUT 1V 至 3.5V （JJ11、FX6W 和 JX6X 选项除外） 300mA 输出电流 30mV（典型值）压降 使用 LP3907 并借助 WEBENCH® 电源设计器创建定制设计方案
  • 可编程 VOUT 1V 至 3.5V （JJ11、FX6W 和 JX6X 选项除外）
  • 300mA 输出电流
  • 30mV（典型值）压降
  • 使用 LP3907 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

LP3907 器件是专为低功耗 FPGA、微处理器和 DSP 优化的多功能、可编程电源管理单元 (PMU)。该器件集成了两个具有动态电压调节 (DVS) 功能的高效 1A、600mA 降压直流/直流转换器、两个 300mA 线性稳压器和一个 400kHz I2C 接口，使主机控制器可以访问该器件的内部控制寄存器。LP3907 还 具有 可编程的加电序列。具备诸多功能， 其中包括可编程的加电序列、通信控制 (I2C)、动态电压调节、过流保护、电源正常指示、同步整流、热关断以及欠压锁定。对于 需要 轻负载的应用，此款高效同步开关降压稳压器可进入 PFM 模式，以较低的开关频率和电源电流运行，从而在极轻负载下保持高效率。
查看全部

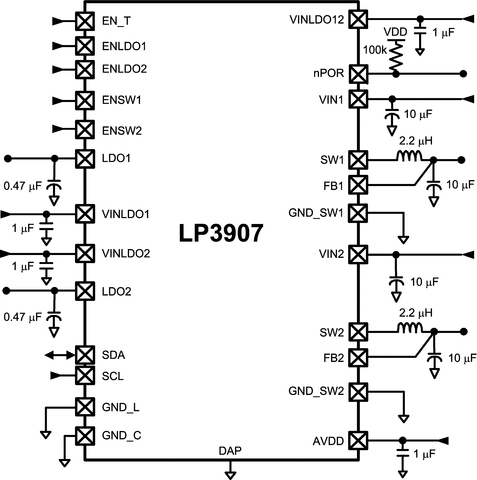

LP3907SQ-BJXQX/NOPB 电路图

LP3907SQ-BJXQX/NOPB 电路图

LP3907SQ-BJXQX/NOPB 电路图
