LP3907QTL-VXSS/NOPB

电源管理 IC

参考价格：￥11.39-￥26.91

更新日期：2024-04-01

LP3907QTL-VXSS/NOPB

电源管理 IC

产品简介：双通道高电流压降 DC/DC 和双通道线性稳压器，采用 I2C 兼容接口

查看详情

参考价格：￥11.39-￥26.91

LP3907QTL-VXSS/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LP3907QTL-VXSS/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
LP3907QTL-VXSS/NOPB
TI(德州仪器)
DSBGA-25
2022+
10
上海市
-
原装可开发票

安徽芯海技术有限公司
LP3907QTL-VXSS/NOPB
TI
TSSOP
23+
46000
合肥
-
科大讯飞战略投资企业，提供一站式配套服务

LP3907QTL-VXSS/NOPB 中文资料属性参数

制造商：National Semiconductor (TI)
最大输入电压：5.5 V
输出电压：2.8 V
回动电压（最大值）：200 mV
输出电流：300 mA
负载调节：0.011 %/mA
输出端数量：2
输出类型：Fixed
最大工作温度：+ 85 C
安装风格：SMD/SMT
封装 / 箱体：WFBGA-25
Input Voltage MIN：1.74 V
线路调整率：0.15 %/V
最小工作温度：- 40 C
封装：Reel
PSRR / 脉动抑制（典型值）：45 dB at 10 KHz
工厂包装数量：250
电压调节准确度：3 %

产品特性

符合汽车应用要求
具有符合 AEC Q100 的下列结果：器件温度等级 1：环境工作温度范围为 –40°C 至 +125°C
器件温度等级 1：环境工作温度范围为 –40°C 至 +125°C
输入电压范围：2.8V 至 5.5V
兼容高级应用处理器和现场可编程门阵列 (FPGA)
2 个低压降线性稳压器 (LDO)，用于为内部处理器的运行和 I/O 供电
高速串行接口用于对器件功能和设置进行独立控制
精密的内部基准电压
热过载保护
电流过载保护
软件可编程稳压器
针对 Buck1 和 Buck2 的外部上电复位功能（带延迟功能的电源正常指示）
配有欠压闭锁检测器，用于监视输入电源电压
降压直流/直流转换器（降压）可编程 VOUT：Buck1：1A 时为 0.8V 至 2VBuck2：600mA 时为 1V 至 3.5V 效率高达 96% 2.1MHz 脉冲宽度调制 (PWM) 开关频率低负载条件下从 PWM 模式自动切换到脉冲频率调制 (PFM) 模式 ±3% 的输出电压精度自动软启动
可编程 VOUT：Buck1：1A 时为 0.8V 至 2VBuck2：600mA 时为 1V 至 3.5V
Buck1：1A 时为 0.8V 至 2V
Buck2：600mA 时为 1V 至 3.5V
效率高达 96%
2.1MHz 脉冲宽度调制 (PWM) 开关频率
低负载条件下从 PWM 模式自动切换到脉冲频率调制 (PFM) 模式
±3% 的输出电压精度
自动软启动
线性稳压器 (LDO) 可编程 VOUT 1V 至 3.5V 300mA 输出电流 30mV（典型值）压降
可编程 VOUT 1V 至 3.5V
300mA 输出电流
30mV（典型值）压降

产品概述

LP3907-Q1 器件是专为低功耗 FPGA、微处理器和 DSP 优化的多功能、可编程电源管理单元 (PMU)。该器件集成了两个具有动态电压调节 (DVS) 功能的高效 1A、600mA 降压直流/直流转换器、两个 300mA 线性稳压器和一个 400kHz I2C 接口，使主机控制器可以访问该器件的内部控制寄存器。LP3907-Q1 还具有可编程的加电序列。该器件是一款经过 AECQ-100 1 级认证的汽车级产品。具备诸多功能，其中包括可编程的加电序列、通信控制 (I2C)、动态电压调节、过流保护、电源正常指示、同步整流、热关断以及欠压锁定。对于需要轻负载的应用，此款高效同步开关降压稳压器可进入 PFM 模式，以较低的开关频率和电源电流运行，从而在极轻负载下保持高效率。

查看全部

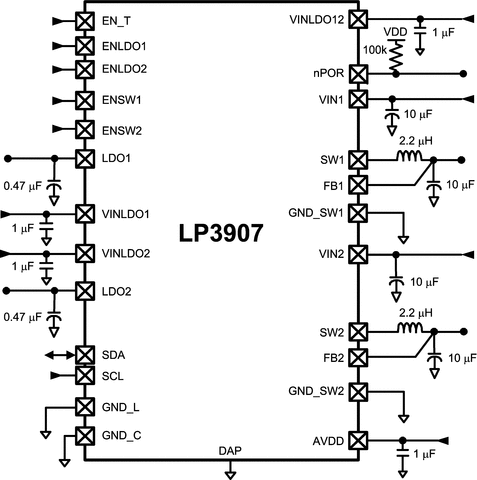

LP3907QTL-VXSS/NOPB 电路图
