LP38693MP-ADJ/NOPB

电源管理 IC
  • 参考价格：￥3.81-￥7.73

更新日期：2024-04-01 00:04:00

LP38693MP-ADJ/NOPB

电源管理 IC

产品简介：具有使能功能的 500mA、10V、可调节低压降稳压器

查看详情
  • 参考价格：￥3.81-￥7.73

LP38693MP-ADJ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LP38693MP-ADJ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：10 V
  • 输出电压：1.25 V to 9 V
  • 回动电压（最大值）：0.25 V
  • 输出电流：500 mA
  • 负载调节：1.8 % / A
  • 输出端数量：1
  • 输出类型：Adjustable
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SOT-223
  • 线路调整率：0.03 % / V
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：1000
  • 电压调节准确度：+/- 2 %

产品特性

  • 宽输入电压范围：2.7V 至 10V
  • 所有超薄型小外形尺寸无引线封装 (WSON) 选项均作为 AEC-Q100 1 级器件可用
  • 输出电压范围：1.25V 至 9V
  • 2% 调节 (ADJ) 引脚电压精度 (25°C)
  • 低压降电压：500mA 时为 250mV（5V 输出典型值）
  • 精密（已调整）带隙基准
  • 可保证 –40°C 至 +125°C 温度范围内的技术规格
  • 1µA 关闭状态静态电流
  • 热过载保护
  • 折返电流限制
  • 接地 (GND) 引脚电流：满载时为 55µA（典型值）
  • 使能 (EN) 引脚 (LP38693-ADJ)
  • 硬盘驱动器
  • 笔记本电脑
  • 电池供电设备
  • 便携式仪表

产品概述

LP3869x-ADJ 低压降 CMOS 线性稳压器具有精度为 2% 的基准电压和极低压降（在负载电流为 500mA、VOUT = 5V 时为 250mV），并且采用超低等效串联电阻 (ESR) 陶瓷输出电容，可提供出色的交流性能。此稳压器采用低热阻的 WSON 和 SOT-223 封装，即使在周围温度较高的环境下也可实现满电流运行。P 型金属氧化物半导体 (PMOS) 功率晶体管的使用意味着无需直流基极驱动电流对其进行偏置，因此无论负载电流、输入电压或者运行温度为何，接地引脚电流均可保持在 100μA 以下。
查看全部

LP38693MP-ADJ/NOPB 数据手册

数据手册 说明 数量 操作
LP38693MP-ADJ/NOPB

LDO REG, POWERWISE; Voltage Regulator Type:LDO Adjustable Positive; Voltage, Input Max:10V; Voltage, Output Max:9V; Max Output Current:500mA; Voltage, Dropout:250mV; Percentage Accuracy:2%; No. of Outputs:1; Voltage, Output Adjustable Max:9V; Voltage, Output Adjustable Min:1.25V; Voltage, Supply Min:2.7V; Voltage, Supply Max:10V; Termination Type:SMD; Case Style:SOT-223; No. of Pins:5; Operating Temperature Range:-40°C to +125°C; Base Number:38693

14页,390K 查看

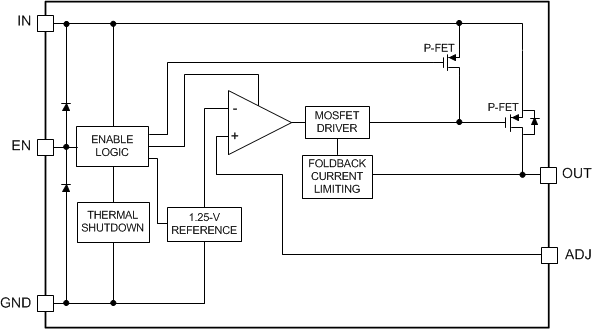

LP38693MP-ADJ/NOPB 电路图

LP38693MP-ADJ/NOPB 电路图

LP38693MP-ADJ/NOPB 电路图
