- 参考价格：￥4.04-￥4.11
更新日期：2024-04-01 00:04:00
LP38692SDX-ADJ/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
WSON-6
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LP38692SDX-ADJ/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 最大输入电压：10 V
- 输出电压：1.25 V to 9 V
- 回动电压（最大值）：1.6 V at 1A, 0.145 V at 100 mA, 1.3 V at 1A, 0.11 V at 100 mA, 1 V at 1A, 0.1 V at 100 mA, 0.8 V at 1A
- 输出电流：1 A
- 负载调节：1.8 % / A
- 输出端数量：1
- 输出类型：Adjustable
- 最大工作温度：+ 125 C
- 安装风格：SMD/SMT
- 封装 / 箱体：LLP EP
- 线路调整率：0.03 % / V
- 最小工作温度：- 40 C
- 封装：Reel
- 工厂包装数量：4500
- 电压调节准确度：+/- 2.5 %
产品特性
- 1.25V - 9V 的输出电压范围
- 2.0% 调节引脚电压精度 (25°C)
- 低压降：1A（典型值，5V 输出）时为 450mV
- 宽输入电压范围（2.7V 至 10V）
- 精密（已调整）带隙基准
- 确保了 -40°C 至 +125°C 温度范围内的技术规格
- 1µA 关闭状态静态电流
- 热过载保护
- 折返电流限制
- 小外形尺寸晶体管 (SOT)-223 封装和 6 引线晶圆级小外形尺寸封装 (WSON) 封装
- 使能引脚 (LP38692-ADJ)
产品概述
LP38690/2-ADJ 低压降 CMOS 线性稳压器提供 2.0% 精密基准电压，极低压降（在负载电流为 1A，V输出=5V 时为 450mV）以及采用超低等效串联电阻 (ESR) 陶瓷输出电容器时所具有的出色 AC 性能。WSON 和 SON-223 封装所具有的的低热阻，即使在周围温度较高的环境中也可实现满运行电流。PMOS 功率晶体管的使用意味着无需 DC 基驱动电流对其进行偏置，从而无论负载电流、输入电压或者运行温度是多少时均可将接地引脚电流保持在低于 100µA 的水平上。压降电压：450mV（典型值），这是在电流为 1A（典型值5V 输出）时的值。接地引脚电流：满负载时为 55µA（典型值）。调节引脚电压：2.0% (25°C) 精度。

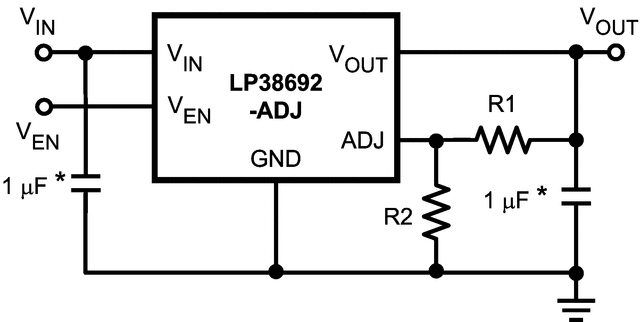

LP38692SDX-ADJ/NOPB 电路图
LP38692SDX-ADJ/NOPB 电路图
