LP38691QSD-ADJ/NOPB
电源管理 IC- 参考价格：￥4.51-￥6.32
更新日期：2024-04-01 00:04:00
LP38691QSD-ADJ/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
WSON-6
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LP38691QSD-ADJ/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 封装：Reel
- 工厂包装数量：1000
产品特性
- 宽输入电压范围：2.7V 至 10V
- 所有超薄型小外形尺寸无引线封装 (WSON) 选项均作为 AEC-Q100 1 级器件可用
- 输出电压范围：1.25V 至 9V
- 2% 调节 (ADJ) 引脚电压精度 (25°C)
- 低压降电压：500mA 时为 250mV（5V 输出典型值）
- 精密（已调整）带隙基准
- 可保证 –40°C 至 +125°C 温度范围内的技术规格
- 1µA 关闭状态静态电流
- 热过载保护
- 折返电流限制
- 接地 (GND) 引脚电流：满载时为 55µA（典型值）
- 使能 (EN) 引脚 (LP38693-ADJ)
- 硬盘驱动器
- 笔记本电脑
- 电池供电设备
- 便携式仪表
产品概述
LP3869x-ADJ 低压降 CMOS 线性稳压器具有精度为 2% 的基准电压和极低压降（在负载电流为 500mA、VOUT = 5V 时为 250mV），并且采用超低等效串联电阻 (ESR) 陶瓷输出电容，可提供出色的交流性能。此稳压器采用低热阻的 WSON 和 SOT-223 封装，即使在周围温度较高的环境下也可实现满电流运行。P 型金属氧化物半导体 (PMOS) 功率晶体管的使用意味着无需直流基极驱动电流对其进行偏置，因此无论负载电流、输入电压或者运行温度为何，接地引脚电流均可保持在 100μA 以下。

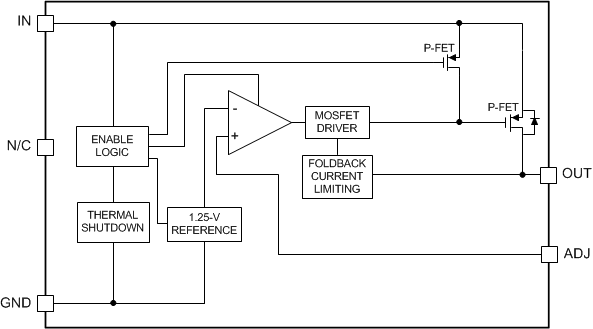

LP38691QSD-ADJ/NOPB 电路图
LP38691QSD-ADJ/NOPB 电路图
