LP38691QSD-5.0/NOPB
电源管理 IC- 参考价格：￥10.83-￥9.73
更新日期：2024-04-01
LP38691QSD-5.0/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
WSON-6
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LP38691QSD-5.0/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 最大输入电压：10 V
- 输出电压：5 V
- 回动电压（最大值）：450 mV
- 负载调节：1.8 %
- 输出端数量：1
- 输出类型：Fixed
- 最大工作温度：+ 85 C
- 安装风格：SMD/SMT
- 封装 / 箱体：LLP-6
- 最小工作温度：- 40 C
- 封装：Reel
- 工厂包装数量：1000
- 电压调节准确度：2 %
产品特性
- 宽输入电压范围（2.7V 至 10V）
- 所有超薄小外形尺寸无引线封装 (WSON) 选项作为 AEC-Q100 1 级可用
- 2.0% 输出精度 (25°C)
- 低压降：500mA（5V 输出典型值）时为 250mV
- 精密（已调整）带隙基准
- 可保证 –40°C 至 +125°C 温度范围内的技术规格
- 1µA 关闭状态静态电流
- 热过载保护
- 折返电流限制
- TO-252、SOT-223 和 6 凸点晶圆级小外形无引线 (WSON) 封装
- 使能引脚 (LP38693)
- 硬盘驱动器
- 笔记本电脑
- 电池供电设备
- 便携式仪表
产品概述
LP3869x 低压降 CMOS 线性稳压器具有严密的输出容差（典型值 2%）和极低压降（在负载电流为 500A、V输出= 5V 时为 250mV），并且采用超低等效串联电阻 (ESR) 陶瓷输出电容器，可提供出色的交流性能。此稳压器采用低热阻的 WSON、SOT-223 以及 TO-252 封装，即使在周围温度较高的环境下也可实现满电流运行。PMOS 功率晶体管的使用意味着无需直流基极驱动电流对其进行偏置，因此无论负载电流、输入电压或者运行温度为何，接地引脚电流均可保持在 100µA 以下。压降：500mA（5V 输出电压典型值）条件下为 250mV（典型值）接地引脚电流：满负载时为 55µA（典型值）精密输出电压：精度为 2% (25°C)

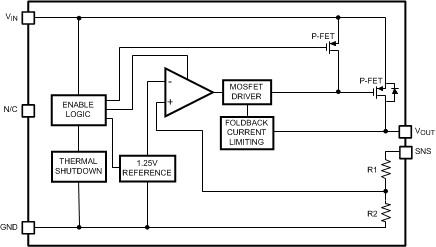

LP38691QSD-5.0/NOPB 电路图
LP38691QSD-5.0/NOPB 电路图
