LP38690DT-3.3/NOPB

Texas Instruments 电源管理 IC
  • 参考价格：￥4.04-￥8.21

更新日期：2024-04-01

LP38690DT-3.3/NOPB

Texas Instruments 电源管理 IC

产品简介：1A、10V 低压降稳压器

查看详情
  • 参考价格：￥4.04-￥8.21

LP38690DT-3.3/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LP38690DT-3.3/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：10 V
  • 输出电压：3.3 V
  • 回动电压（最大值）：0.11 V at 100 mA, 1 V at 1A
  • 输出电流：1 A
  • 负载调节：1.8 % / A
  • 输出端数量：1
  • 输出类型：Fixed
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：TO-252
  • 线路调整率：0.03 % / V
  • 最小工作温度：- 40 C
  • 封装：Tube
  • 工厂包装数量：75
  • 电压调节准确度：+/- 2.5 %

产品特性

  • 宽输入电压范围（2.7V 至 10V）
  • 2.5% 输出精度 (25°C)
  • 低压降电压： 1A 时为 450mV （典型值，5 VOUT）
  • 精密（已调整）带隙基准
  • 可保证 –40°C 至 +125°C 温度范围的技术规格
  • 1µA 关闭状态静态电流
  • 热过载保护
  • 折返电流限制

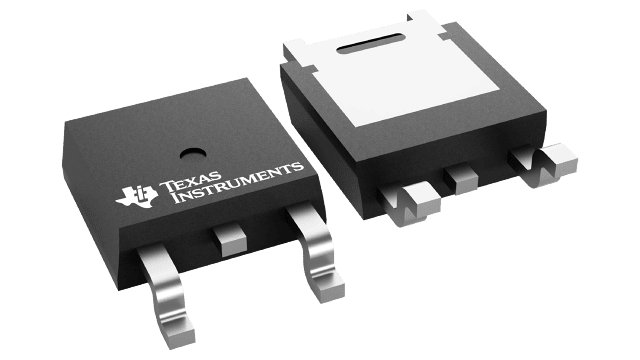

  • 3 引脚 TO-252、5 引脚小外形尺寸晶体管 (SOT)-223 和 6 凸点晶圆级小外形无引线 (WSON) 封装
  • 使能引脚 (LP38692)
  • 接地引脚电流：满载时为 55µA（典型值）
  • 精密输出电压：精度为 2.5%（25°C 时）
  • 硬盘驱动器
  • 笔记本电脑
  • 电池供电类器件
  • 便携式仪表

产品概述

LP38690 和 LP38692 低压降互补金属氧化物半导体 (CMOS) 线性稳压器的输出容差很小（典型值为 2.5%）并且压降极低（负载电流为 1A、VOUT = 5V 时为 450mV），通过使用超低等效串联电阻 (ESR) 陶瓷输出电容提供出色的交流性能。晶圆级小外形无引线 (WSON)、小外形尺寸晶体管 (SOT)-223 以及 TO-252 封装的热阻较低，即使在高温环境中也可实现满电流运行。P 型金属氧化物半导体 (PMOS) 功率晶体管的使用意味着无需直流基极驱动电流对其进行偏置，因此无论负载电流、输入电压或者运行温度为何，接地引脚电流均可保持在 100μA 以下。
查看全部

LP38690DT-3.3/NOPB 电路图

LP38690DT-3.3/NOPB 电路图

LP38690DT-3.3/NOPB 电路图
