LP324M

National Semiconductor Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.3392-$0.93

更新日期：2024-04-01 00:04:00

暂无图片

LP324M

National Semiconductor Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：工作温度范围为 0°C 至 70°C 的四路、32V、100kHz、低 Iq（21μA/通道）运算放大器

查看详情
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.3392-$0.93

LP324M 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

LP324M 中文资料属性参数

  • 标准包装：55
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：通用
  • 电路数：4
  • 输出类型：-
  • 转换速率：0.05 V/µs
  • 增益带宽积：100kHz
  • -3db带宽：-
  • 电流 - 输入偏压：2nA
  • 电压 - 输入偏移：2000µV
  • 电流 - 电源：85µA
  • 电流 - 输出 / 通道：10mA
  • 电压 - 电源，单路/双路(±)：3 V ~ 32 V，±1.5 V ~ 16 V
  • 工作温度：0°C ~ 70°C
  • 安装类型：表面贴装
  • 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：14-SOICN
  • 包装：管件
  • 其它名称：*LP324M

产品特性

  • Low Supply Current: 85μA (typ)
  • Low Offset Voltage: 2mV (typ)
  • Low Input Bias Current: 2nA (typ)
  • Input Vommon Mode to GND
  • Interfaces to CMOS Logic
  • Wide Supply Range: 3V < V+ < 32V
  • Small Outline Package Available
  • Pin-for-pin Compatible with LM324

产品概述

The LP324-N series consists of four independent, high gain internally compensated micropower operational amplifiers. These amplifiers are specially suited for operation in battery systems while maintaining good input specifications, and extremely low supply current drain. In addition, the LP324-N has an input common mode range, and output source range which includes ground, making it ideal in single supply applications.These amplifiers are ideal in applications which include portable instrumentation, battery backup equipment, and other circuits which require good DC performance and low supply current.
查看全部

LP324M 数据手册

数据手册 说明 数量 操作
LP324M

Micropower Quad Operational Amplifier

 10 Pages页,324K 查看
LP324M

Micropower Quad Operational Amplifier

 11 Pages页,324K 查看
LP324M

Micropower Quad Operational Amplifier

 10 Pages页,324K 查看
LP324M/NOPB

General Purpose Amplifier 4 Circuit 14-SOICN

 18页,1.21M 查看
LP324MT

Micropower Quad Operational Amplifier

 11 Pages页,365K 查看
LP324MT/NOPB

Operational Amplifier (Op-Amp) IC; No. of Amplifiers:4; Op Amp Type:Low Power; Gain Bandwidth -3db:0.1MHz; Slew Rate:0.05V/μs; Supply Voltage Min:3V; Supply Voltage Max:32V; No. of Pins:14 ;RoHS Compliant: Yes

11页,365K 查看
LP324MT/NOPB

General Purpose Amplifier 4 Circuit 14-TSSOP

 18页,1.21M 查看
LP324MTX

Micropower Quad Operational Amplifier

 11 Pages页,365K 查看

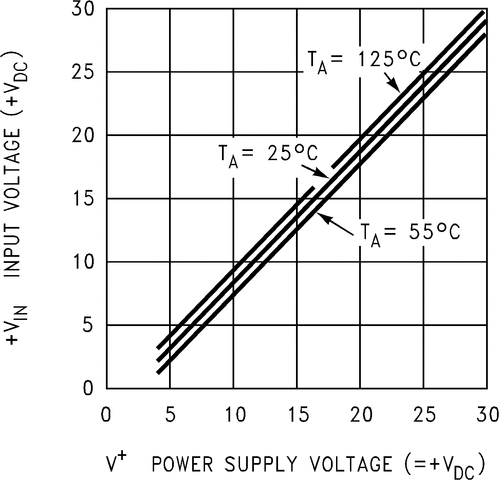

LP324M 电路图

LP324M 电路图

LP324M 电路图
