LP2985AIM5-4.0/NOPB

Texas Instruments 电源管理 IC

参考价格：￥1.98-￥6.07

更新日期：2024-04-01 00:04:00

LP2985AIM5-4.0/NOPB

Texas Instruments 电源管理 IC

产品简介：具有使能功能的 150mA、16V、低压降稳压器

查看详情

参考价格：￥1.98-￥6.07

LP2985AIM5-4.0/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LP2985AIM5-4.0/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

LP2985AIM5-4.0/NOPB 中文资料属性参数

制造商：National Semiconductor (TI)
最大输入电压：16 V
输出电压：4 V
回动电压（最大值）：0.003 V at 0 mA, 0.01 V at 1 mA, 0.06 V at 10 mA, 0.15 V at 50 mA, 0.35 V at 150 mA
输出电流：0.15 A
输出端数量：1
输出类型：Fixed
最大工作温度：+ 125 C
安装风格：SMD/SMT
封装 / 箱体：SOT-23
线路调整率：0.014 % / V
最小工作温度：- 40 C
封装：Reel
工厂包装数量：1000
电压调节准确度：+/- 2.5 %

产品特性

V IN 范围：2.5V 至 16V
V OUT 范围（新芯片）： 1.2V 至 5.0V（固定值，100mV 阶跃）
1.2V 至 5.0V（固定值，100mV 阶跃）
V OUT 范围（旧芯片）：2.5V 至 6.1V
V OUT 精度： A 级旧芯片为 ±1% 标准级旧芯片为 ±1.5% ±0.5%（仅限新芯片）
A 级旧芯片为 ±1%
标准级旧芯片为 ±1.5%
±0.5%（仅限新芯片）
在整个负载和温度范围内的输出精度： ±1%（新芯片）
±1%（新芯片）
输出电流：高达 150mA
低 I Q（新芯片）：I LOAD = 0mA 时为 71µA
低 I Q（新芯片）：I LOAD = 150mA 时为 750µA
关断电流：旧芯片为 0.05µA（典型值）新芯片为 1.12µA（典型值）
旧芯片为 0.05µA（典型值）
新芯片为 1.12µA（典型值）
低噪声：30µV RMS，带 10nF 旁路电容器
输出电流限制和热保护
使用 2.2µF 陶瓷电容器实现稳定工作
高 PSRR：1kHz 频率下为 70dB，1MHz 频率下为 40dB
工作结温：–40°C 至 +125°C
封装：5 引脚 SOT-23 (DBV) 超低压降电压

产品概述

LP2985-N 是一款宽输入、固定输出、低噪声、低压降稳压器，支持 2.5V 至 16V 的输入电压范围和高达 150mA 的负载电流。LP2985-N 支持 1.2V 至 5.0V（新芯片）和 2.5V 至 6.1V（旧芯片）的输出范围。此外，LP2985-N（新芯片）在整个负载和温度范围内具有 1% 的输出精度，可满足低压微控制器 (MCU) 和处理器的需求。30µV RMS 的低输出噪声（带 10nF 旁路电容器）以及 1kHz 时大于 70dB 和 1MHz 时大于 40dB 的宽带宽 PSRR 性能有助于衰减上游直流/直流转换器的开关频率，并尽可能减少后置稳压器滤波。内部软启动时间和电流限制保护可减小启动期间的浪涌电流，从而尽可能降低输入电容。还包括标准保护特性，例如过流和过热保护。LP2985-N 采用 5 引脚、2.9mm × 1.6mm SOT-23 (DBV) 封装。

查看全部

LP2985AIM5-4.0/NOPB 数据手册

数据手册	说明	数量	操作
LP2985AIM5-4.0/NOPB	Linear Voltage Regulator IC Positive Fixed 1 Output 4V 150mA SOT-23-5	32页,716K	查看

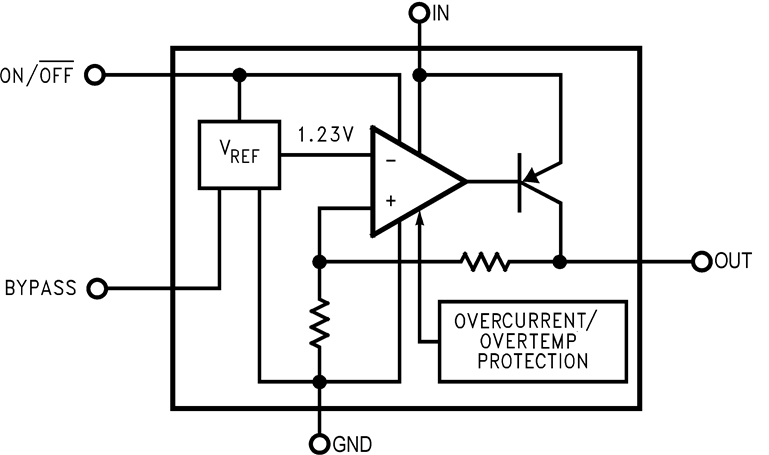

LP2985AIM5-4.0/NOPB 电路图
