LP2981AIM5-5.0

Texas Instruments 电源管理 IC
  • 参考价格：￥2.62-￥2.88

更新日期：2024-04-01 00:04:00

暂无图片

LP2981AIM5-5.0

Texas Instruments 电源管理 IC

产品简介：具有使能功能的 100mA、16V、低压降稳压器

查看详情
  • 参考价格：￥2.62-￥2.88

LP2981AIM5-5.0 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LP2981AIM5-5.0 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：16 V
  • 输出电压：5 V
  • 回动电压（最大值）：0.01 V at 1 mA, 0.1 V at 25 mA, 0.25 V at 100 mA
  • 输出电流：0.1 A
  • 输出端数量：1
  • 输出类型：Fixed
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SOT-23
  • 线路调整率：0.014 % / V
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：1000
  • 电压调节准确度：+/- 1 %

产品特性

  • 输入电压 (VIN) 范围： 旧芯片：2.1V 至 16V 新芯片：2.5V 至 16V
  • 旧芯片：2.1V 至 16V
  • 新芯片：2.5V 至 16V
  • 输出电压 (VOUT) 范围：1.2V 至 5.0V
  • 输出电压 (VOUT) 精度： A 级旧芯片为 ±0.75% 标准级旧芯片为 ±1.25% 新芯片 ±0.5%（A 级和标准级）
  • A 级旧芯片为 ±0.75%
  • 标准级旧芯片为 ±1.25%
  • 新芯片 ±0.5%（A 级和标准级）
  • 负载和温度范围内的输出电压 (VOUT) 精度: ±1%（新芯片）
  • 输出电流：高达 100mA
  • 低 IQ（新芯片）：ILOAD = 0mA 时为 69µA
  • 低 IQ（新芯片）：ILOAD = 100mA 时为 620µA
  • 关断电流与温度间的关系： < 1µA（旧芯片） ≤ 1.75µA（新芯片）
  • < 1µA（旧芯片）
  • ≤ 1.75µA（新芯片）
  • 输出电流限制和热保护
  • 使用 2.2µF 陶瓷电容器实现稳定工作（新芯片）
  • 高 PSRR（新芯片）： 1kHz 频率下为 75dB，1MHz 频率下为 45dB
  • 1kHz 频率下为 75dB，1MHz 频率下为 45dB
  • 工作结温：–40°C 至 +125°C
  • 封装：5 引脚 SOT-23 (DBV)

产品概述

LP2981-N 是一款固定输出、低压降 (LDO) 稳压器，支持 2.5V 至 16V 的输入电压范围（仅限新芯片）和高达 100mA 的负载电流。LP2981-N 支持 1.2V 至 5.0V 的输出范围（新芯片）。此外，LP2981-N（新芯片）在整个负载和温度范围内具有 1% 的输出精度，可满足低压微控制器 (MCU) 和处理器的需求。在该新芯片中，高带宽 PSRR 性能在 1kHz 时为 75dB，在 1MHz 时为 45dB，因此有助于衰减上游直流/直流转换器的开关频率，并尽可能地减少后置稳压器滤波。内部软启动时间和电流限制保护可减小启动期间的浪涌电流，从而尽可能降低输入电容。还包括标准保护特性，例如过流和过热保护。
查看全部

LP2981AIM5-5.0 数据手册

数据手册 说明 数量 操作
LP2981AIM5-5.0

Micropower 100 mA Ultra Low-Dropout Regulator

 16 Pages页,407K 查看

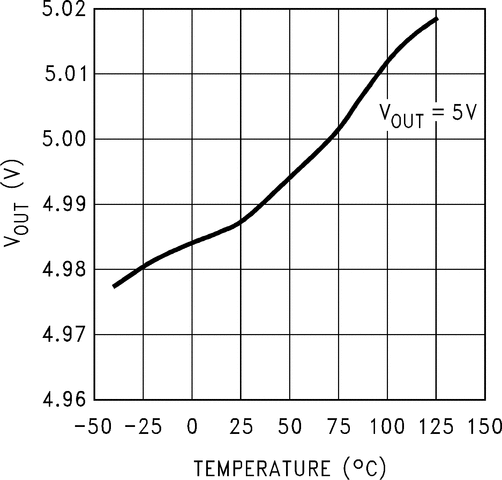

LP2981AIM5-5.0 电路图

LP2981AIM5-5.0 电路图

LP2981AIM5-5.0 电路图
