LP2980AIM5X-3.3

Texas Instruments 电源管理 IC
  • 参考价格：￥1.81-￥2.10

更新日期：2024-04-01 00:04:00

暂无图片

LP2980AIM5X-3.3

Texas Instruments 电源管理 IC

产品简介：具有使能功能的 50mA、16V、低压降稳压器

查看详情
  • 参考价格：￥1.81-￥2.10

LP2980AIM5X-3.3 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LP2980AIM5X-3.3 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：16 V
  • 输出电压：3.3 V
  • 回动电压（最大值）：0.003 V at 0A, 0.01 V at 1 mA, 0.06 V at 10 mA, 0.15 V at 50 mA
  • 输出电流：0.05 A
  • 输出端数量：1
  • 输出类型：Fixed
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SOT-23
  • 线路调整率：0.014 % / V
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：3000
  • 电压调节准确度：+/- 0.75 %

产品特性

  • V IN 范围（新芯片）：2.5V 至 16V
  • V OUT 范围（新芯片）： 1.2V 至 5.0V（固定值，100mV 阶跃）
  • 1.2V 至 5.0V（固定值，100mV 阶跃）
  • V OUT 精度： A 级旧芯片为 ±0.5% 标准级旧芯片为 ±1% 新芯片 ±0.5%（A 级和标准级）
  • A 级旧芯片为 ±0.5%
  • 标准级旧芯片为 ±1%
  • 新芯片 ±0.5%（A 级和标准级）
  • 在整个负载和温度范围内的输出精度：±1%（新芯片）
  • 输出电流：高达 50mA
  • 低 I Q（新芯片）：I LOAD = 0mA 时为 69µA
  • 低 I Q（新芯片）：I LOAD = 50mA 时为 380µA
  • 关断电流与温度间的关系： 旧芯片为 0.01µA（典型值） 新芯片为 1.12µA（典型值）
  • 旧芯片为 0.01µA（典型值）
  • 新芯片为 1.12µA（典型值）
  • 输出电流限制和热保护
  • 使用 2.2µF 陶瓷电容器实现稳定工作（新芯片）
  • 高 PSRR（新芯片）： 1kHz 频率下为 75dB，1MHz 频率下为 45dB
  • 1kHz 频率下为 75dB，1MHz 频率下为 45dB
  • 工作结温：–40°C 至 +125°C
  • 封装：5 引脚 SOT-23 (DBV)

产品概述

LP2980-N 是一款宽输入、固定输出、低压降 (LDO) 稳压器，支持 2.5V 至 16V 的输入电压范围和高达 50mA 的负载电流。LP2980-N 支持 1.2V 至 5.0V 的输出范围（新芯片）。此外，LP2980-N（新芯片）在整个负载和温度范围内具有 1% 的输出精度，可满足低压微控制器 (MCU) 和处理器的需求。在该新芯片中，高带宽 PSRR 性能在 1kHz 时为 75dB，在 1MHz 时为 45dB，因此有助于衰减上游直流/直流转换器的开关频率，并尽可能地减少后置稳压器滤波。内部软启动时间和电流限制保护可减小启动期间的浪涌电流，从而尽可能降低输入电容。还包括标准保护特性，例如过流和过热保护。LP2980-N 采用 5 引脚、2.9mm × 1.6mm SOT-23 (DBV) 封装。
查看全部

LP2980AIM5X-3.3 数据手册

数据手册 说明 数量 操作
LP2980AIM5X-3.3

Micropower 50 mA Ultra Low-Dropout Regulator

 18 Pages页,424K 查看

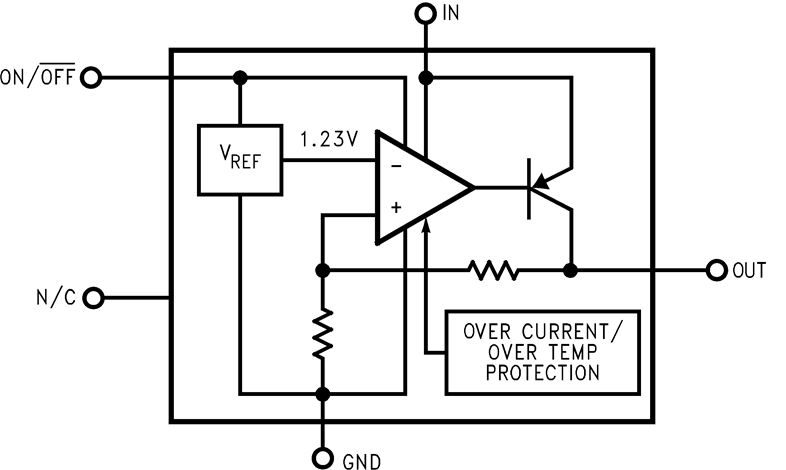

LP2980AIM5X-3.3 电路图

LP2980AIM5X-3.3 电路图

LP2980AIM5X-3.3 电路图
