LP2950-30LPR

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：TO-226-3、TO-92-3（TO-226AA）成形引线
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：剪切带 (CT)
  • 参考价格：$0.175-$0.49

更新日期：2024-04-01

LP2950-30LPR

Texas Instruments PMIC - 稳压器 - 线性

产品简介：具有低 IQ 的 100mA、30V、低压降稳压器

查看详情
  • 封装：TO-226-3、TO-92-3（TO-226AA）成形引线
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：剪切带 (CT)
  • 参考价格：$0.175-$0.49

LP2950-30LPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LP2950-30LPR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，固定式
  • 输出电压：3V
  • 输入电压：最高 30V
  • 电压 - 压降（标准）：0.38V @ 100mA
  • 稳压器数量：1
  • 电流 - 输出：100mA（最小值）
  • 电流 - 限制（最小）：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：通孔
  • 封装/外壳：TO-226-3、TO-92-3（TO-226AA）成形引线
  • 供应商设备封装：TO-92-3
  • 包装：剪切带 (CT)
  • 其它名称：296-31454-1

产品特性

  • Wide Input Range: Up to 30 V
  • Rated Output Current of 100 mA
  • Low Dropout: 380 mV (Typ) at 100 mA
  • Low Quiescent Current: 75 µA (Typ)
  • Tight Line Regulation: 0.03% (Typ)
  • Tight Load Regulation: 0.04% (Typ)
  • High VO Accuracy 1.4% at 25°C 2% Over Temperature
  • 1.4% at 25°C
  • 2% Over Temperature
  • Can Be Used as a Regulator or Reference
  • Stable With Low ESR (>12 mΩ) Capacitors
  • Current- and Thermal-Limiting Features
  • LP2950 Only (3-Pin) Fixed-Output Voltages of 5 V, 3.3 V, and 3 V
  • Fixed-Output Voltages of 5 V, 3.3 V, and 3 V
  • LP2951 Only (8-Pin Package) Fixed- or Adjustable-Output Voltages: 5 V/ADJ, 3.3 V/ADJ, and 3 V/ADJ Low-Voltage Error Signal on Falling Output Shutdown Capability Remote Sense Capability for Optimal Output Regulation and Accuracy
  • Fixed- or Adjustable-Output Voltages: 5 V/ADJ, 3.3 V/ADJ, and 3 V/ADJ
  • Low-Voltage Error Signal on Falling Output
  • Shutdown Capability
  • Remote Sense Capability for Optimal Output Regulation and Accuracy

产品概述

The LP2950 and LP2951 devices are bipolar, low-dropout voltage regulators that can accommodate a wide input supply-voltage range of up to 30 V. The easy-to-use, 3-pin LP2950 is available in fixed-output voltages of 5 V, 3.3 V, and 3 V. However, the 8-pin LP2951 is able to output either a fixed or adjustable output from the same device. By tying the OUTPUT and SENSE pins together, and the FEEDBACK and VTAP pins together, the LP2951 outputs a fixed 5 V, 3.3 V, or 3 V (depending on the version). Alternatively, by leaving the SENSE and VTAP pins open and connecting FEEDBACK to an external resistor divider, the output can be set to any value between 1.235 V to 30 V.
查看全部

LP2950-30LPR 数据手册

数据手册 说明 数量 操作
LP2950-30LPR

Linear Voltage Regulator IC Positive Fixed 1 Output 3V 100mA TO-92-3

 32页,3.48M 查看

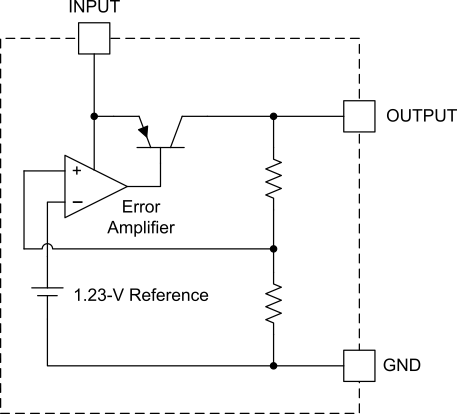

LP2950-30LPR 电路图

LP2950-30LPR 电路图

LP2950-30LPR 电路图
