LMZM33602RLRR

Texas Instruments 直流转换器

更新日期：2024-04-01 00:04:00

LMZM33602RLRR

Texas Instruments 直流转换器

产品简介：采用紧凑型 7x9x4mm QFN 封装的 4V 至 36V、2A 降压直流/直流电源模块

查看详情

LMZM33602RLRR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZM33602RLRR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥71.87000剪切带（CT）500 : ￥46.82492卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：非隔离 PoL 模块
  • 输出数：1
  • 电压 - 输入（最小值）：4V
  • 电压 - 输入（最大值）：36V
  • 电压 - 输出 1：1 ~ 18V
  • 电压 - 输出 2：-
  • 电压 - 输出 3：-
  • 电压 - 输出 4：-
  • 电流 - 输出（最大值）：2A
  • 功率 (W)：-
  • 电压 - 隔离：-
  • 应用：ITE（商业）
  • 特性：OCP，OTP，UVLO
  • 工作温度：-40°C ~ 105°C
  • 效率：94%
  • 安装类型：表面贴装型
  • 封装/外壳：18-PowerBQFN 模块
  • 大小 / 尺寸：0.35" 长 x 0.28" 宽 x 0.16" 高（9.0mm x 7.0mm x 4.1mm）
  • 供应商器件封装：18-B2QFN（9x7）
  • 控制特性：-
  • 认证机构：-
  • 标准编号：-

产品特性

  • 完全集成的电源解决方案 仅需四个外部元件 最小解决方案尺寸 < 100mm2
  • 仅需四个外部元件
  • 最小解决方案尺寸 < 100mm2
  • 9mm × 7mm × 4mm QFN 封装 所有引脚均分布在封装外围 引脚与 3A LMZM33603 兼容
  • 所有引脚均分布在封装外围
  • 引脚与 3A LMZM33603 兼容
  • 输入电压范围：4V 至 36V
  • 输出电压范围：1 V 至 18 V
  • 效率高达 95%
  • 可调节的开关频率范围（200kHz 至 1.2MHz）
  • 支持与外部时钟同步
  • 电源正常状态输出
  • 符合 EN55011 B 类辐射 EMI 标准
  • IC 工作结温范围：–40°C 至 +125°C
  • 工作环境温度范围：-40°C 至 +105°C
  • 使用 LMZM33602 并借助 WEBENCH Power Designer 创建定制设计方案

产品概述

LMZM33602 电源模块是一款易于使用的集成式电源解决方案，它在一个扁平封装内整合了一个带有功率 MOSFET 的 2A 降压直流/直流转换器、一个屏蔽式电感器和多个无源器件。此电源解决方案仅需四个外部组件，并且省去了设计流程中的环路补偿和磁性元件选择过程。该器件采用 9mm × 7mm × 4mm、18 引脚 QFN 封装，可轻松焊接到印刷电路板上，并实现紧凑的低厚度负载点设计。LMZM33602 具有全套功能集，包括电源正常状态指示、可编程 UVLO、预偏置启动、过流和过热保护，因此是为各种应用供电的出色器件。
查看全部

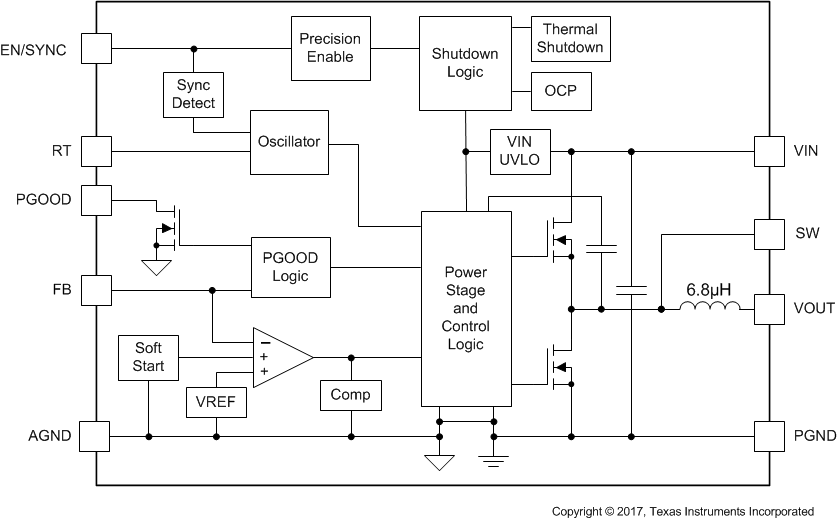

LMZM33602RLRR 电路图

LMZM33602RLRR 电路图

LMZM33602RLRR 电路图
