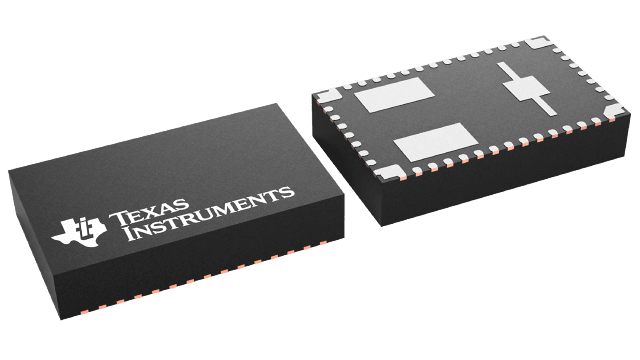

LMZ31506RUQR
直流转换器更新日期：2024-04-01 00:04:00
LMZ31506RUQR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
21+
B1QFN-47 -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI(德州仪器)
-
Module
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LMZ31506RUQR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥96.43000剪切带（CT）500 : ￥68.88988卷带（TR）
- 系列：SIMPLE SWITCHER?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：非隔离 PoL 模块
- 输出数：1
- 电压 - 输入（最小值）：1.6V
- 电压 - 输入（最大值）：14.5V
- 电压 - 输出 1：0.6 ~ 5.5V
- 电压 - 输出 2：-
- 电压 - 输出 3：-
- 电压 - 输出 4：-
- 电流 - 输出（最大值）：6A
- 功率 (W)：-
- 电压 - 隔离：-
- 应用：ITE（商业）
- 特性：OCP，OTP，UVLO
- 工作温度：-40°C ~ 85°C
- 效率：95%
- 安装类型：表面贴装型
- 封装/外壳：47-BQFN 裸露焊盘
- 大小 / 尺寸：0.60" 长 x 0.36" 宽 x 0.11" 高（15.2mm x 9.2mm x 2.9mm）
- 供应商器件封装：-
- 控制特性：使能，高电平有效
- 认证机构：-
- 标准编号：-
产品特性
- 完整的集成式电源解决方案可实现小尺寸和扁平设计
- 9mm × 15mm × 2.8mm 封装 - 引脚与 LMZ31503 兼容
- 效率高达 96%
- 宽输出电压调节范围 0.6V 至 5.5V ，基准精度为 1%
- 支持针对更高电流的并联运行
- 可选分离电源轨可实现低至 1.6V 的输入电压
- 可调开关频率（250kHz 至 780kHz）
- 与外部时钟同步
- 可调慢速启动
- 输出电压排序/跟踪
- 电源正常输出
- 可编程欠压锁定 (UVLO)
- 输出过流保护（断续模式）
- 过温保护
- 预偏置输出启动
- 运行温度范围：-40°C 至 85°C
- 增强的热性能：13°C/W
- 符合 EN55022 B 类辐射标准- 集成屏蔽电感器
- 使用 LMZ31506 并借助 WEBENCH® 电源设计器创建定制设计方案
产品概述
LMZ31506 电源模块是一款易于使用的集成式电源解决方案，它在一个扁平的 QFN 封装内整合了一个带有功率 MOSFET 的 6A 直流/直流转换器、一个屏蔽式电感器和多个无源器件。此整体电源解决方案仅需三个外部组件，并省去了环路补偿和磁性元件选择过程。9mm × 15mm × 2.8 mm QFN 封装能轻松焊接到印制电路板上，并且可实现效率高于 90% 的紧凑型负载点设计以及结至环境的热阻抗仅为 13°C/W 的出色功率耗散。在环境温度为 85°C 且无气流的情况下，该器件可提供 6A 的满额输出电流。LMZ31506 提供了分离式负载点设计的灵活性和功能集，非常适合为高性能 DSP 和 FPGA 供电。先进的封装技术可提供一个与标准 QFN 贴装和测试技术兼容的耐用且可靠的电源解决方案。
