- 参考价格：￥109.16-￥115.02
更新日期：2024-04-01 00:04:00
产品简介：具有 36V 最大输入电压和电流共享的 8A SIMPLE SWITCHER® 电源模块
查看详情- 参考价格：￥109.16-￥115.02
LMZ23608TZE/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
TO-PMOD-11
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LMZ23608TZE/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 最大输入电压：36 V
- 开关频率：350 KHz to 600 KHz
- 输出电压：0.8 V to 6 V
- 输出电流：8 A
- 输出端数量：1
- 最大工作温度：+ 125 C
- 安装风格：SMD/SMT
- 封装 / 箱体：TO-PMOD-11
- Input Voltage MIN：6 V
- 负载调节：1 mV / A
- 最小工作温度：- 40 C
- 封装：Reel
- 工厂包装数量：250
- 类型：Synchronous Buck
产品特性
- 集成的屏蔽式电感器
- 简单的 PCB 布局
- 频率同步输入 (350 kHz 至 600 kHz)
- 均流功能
- 采用外部软启动、跟踪和高精度启用的灵活启动时序
- 防止浪涌电流和故障，如输入欠压锁定和输出短路
- –40℃ 至 125℃ 结点温度范围
- 单裸露焊盘和标准引脚，易于安装和制造
- WEBENCH® 电源设计工具全面支持
- 引脚兼容 LMZ22010/08、LMZ12010/08、LMZ23610/06H和 LMZ13610/08/06H
产品概述
LMZ23608 SIMPLE SWITCHER® 易电源电源模块是一种易于使用的降压式直流/直流解决方案，具有驱动高达 8A 的
负载的能力。LMZ23608 采用创新封装模式，提高了散热性能，可以手工或机器焊接。LMZ23608 可以在 6V 和 36V 之间的输入电压轨工作，并提供低至 0.8V 的可调高精度输出电压。LMZ23608 只需要
两个外接电阻和三个外接电容就可以形成一个电源解决方案。LMZ23608 是一种可靠、稳健的设计，具有以下保护特性
热关断、输入欠压锁定、输出过压保护、短路保护、输出电流限制，并允许预偏置输出启动。同步输入允许在 350 至
600 kHz 的开关频率范围内的同步。

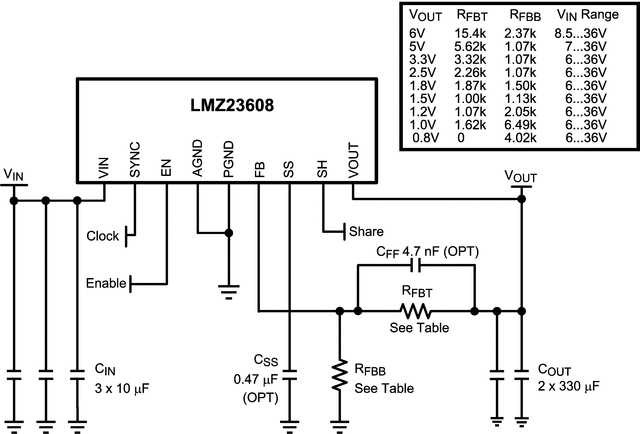

LMZ23608TZE/NOPB 电路图
LMZ23608TZE/NOPB 电路图
