LMZ22010TZ/NOPB

电源管理 IC
  • 参考价格：￥105.02-￥95.84

更新日期：2024-04-01 00:04:00

LMZ22010TZ/NOPB

电源管理 IC

产品简介：具有 20V 最大输入电压和电流共享的 10A SIMPLE SWITCHER® 电源模块

查看详情
  • 参考价格：￥105.02-￥95.84

LMZ22010TZ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ22010TZ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：20 V
  • 开关频率：350 KHz to 600 KHz
  • 输出电压：0.8 V to 6 V
  • 输出电流：10 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：TO-PMOD-11
  • Input Voltage MIN：6 V
  • 负载调节：1 mV / A
  • 最小工作温度：- 40 C
  • 封装：Tube
  • 工厂包装数量：32
  • 类型：Synchronous Buck

产品特性

  • 集成屏蔽电感器
  • 单PCB(印刷电路板)布线
  • 频率同步输入(350 kHz到600 kHz)
  • 电流分配能力
  • 使用外部的软启动、跟踪和精确使能，可以实现灵活的上电时序控制
  • 针对浪涌电流以及输入欠压锁定和输出短路等故障提供保护
  • 工作结温范围-40°C至+125°C
  • 采用单裸露焊盘和标准引脚，更易于装配和制造
  • 卓越的瞬态响应，可应用于现场可编程门列(FPGA)和专用集成电路(ASIC)的供电电源
  • 可得到WEBENCH®电源设计软件的全面支持
  • 引脚兼容LMZ22008/06, LMZ12010/08/06, LMZ23610/08/06,和LMZ13610/08/06

产品概述

LMZ22010 SIMPLE SWITCHER®易电源电源模块是一种易于使用的降压直流/直流解决方案，可提供高达10A的负载电流。LMZ22010采用创新封装模式，提高了散热性能，可以手工或机器焊接。LMZ22010可以接受6V和20V之间的输入电压轨，并提供低至0.8V的可调高精度输出电压。LMZ22010只需要两个外部电阻器和外部 电容器就可以完成这个电源解决方案。该LMZ22010是一种可靠、稳健的设计，具有以下保护特性：热关断，可编程输入欠压锁定、 输出过电压保护、输出过电压保护、短路保护、输出电流限制和允许启动到预偏置输出。同步输入使得同步的开关频率范围在314到600 kHz之间，为了获 得更高的负载电流可以把多达4个模块平行连接起来。
查看全部

LMZ22010TZ/NOPB 数据手册

数据手册 说明 数量 操作
LMZ22010TZ/NOPB

IC BUCK SYNC 20V 10A TO-PMOD-11

 36页,1.42M 查看

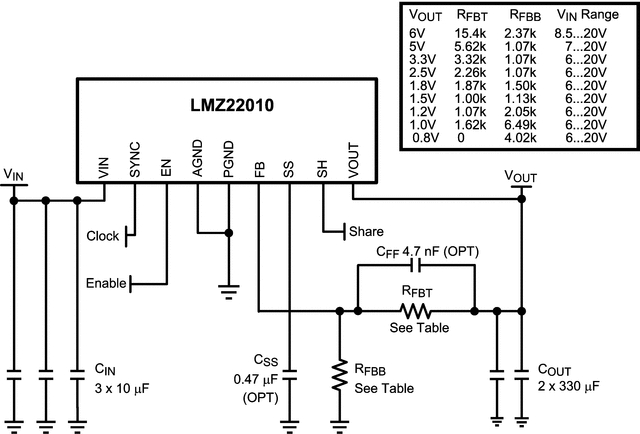

LMZ22010TZ/NOPB 电路图

LMZ22010TZ/NOPB 电路图

LMZ22010TZ/NOPB 电路图
