LMZ22008TZ/NOPB

电源管理 IC
  • 参考价格：￥103.43-￥150.42

更新日期：2024-04-01 00:04:00

LMZ22008TZ/NOPB

电源管理 IC

产品简介：具有 20V 最大输入电压和电流共享的 8A SIMPLE SWITCHER® 电源模块

查看详情
  • 参考价格：￥103.43-￥150.42

LMZ22008TZ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ22008TZ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：42 V
  • 开关频率：314 KHz to 600 KHz
  • 输出电压：0.8 V to 6 V
  • 输出电流：8 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：TO-PMOD-11
  • Input Voltage MIN：6 V
  • 负载调节：1 mV / A
  • 最小工作温度：- 40 C
  • 工厂包装数量：32
  • 类型：Synchronous Buck

产品特性

  • 集成屏蔽电感器
  • 单PCB(印刷电路板)布线
  • 频率同步输入(350 kHz到600 kHz)
  • 均流性能
  • 使用外部的软启动、跟踪和精确使能，可以实现灵活的上电时序控制
  • 针对浪涌电流以及输入欠压锁定和输出短路等故障提供保护
  • 工作结温范围-40℃至1255°
  • 采用单裸露焊盘和标准引脚，更易于装配和制造
  • 可得到WEBENCH®电源设计软件的全面支持
  • 引脚兼容LMZ22010/06, LMZ12010/08/06, LMZ23610/08/06,和 LMZ13610/08/06

产品概述

LMZ22008 SIMPLE SWITCHER®易电源电源模块是一种易于使用的降压式直流/直流解决方案，可驱动高达8A的负载。LMZ22008采 用创新封装模式，提高了散热性能并可手工或机器焊接。LMZ22008可工作于6V和20V之间的输入电压轨，并提供低至0.8V 的可调高精度输出电压。LMZ22008仅需2个外部电阻和外部电容即可实现电源解决方案。LMZ22008是一种可靠、稳健的设计方案，具 有以下保护功能：热􀜱断、输入欠压锁定、输出过电压保护、短路保护、输出电流限制并允许预偏置电压输出启动。 该同步输入允许在314至600kHz的整个开􀜱频率范围实现同步，同时在较高的负载电流情况下，可以将4个模块并联。
查看全部

LMZ22008TZ/NOPB 数据手册

数据手册 说明 数量 操作
LMZ22008TZ/NOPB

IC BUCK SYNC 20V 8A TO-PMOD-11

 36页,1.42M 查看

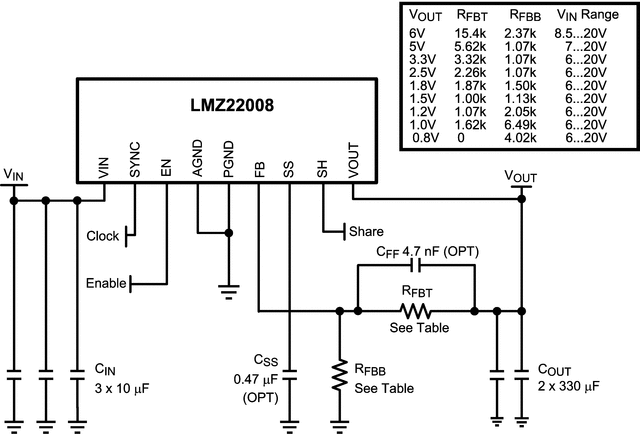

LMZ22008TZ/NOPB 电路图

LMZ22008TZ/NOPB 电路图

LMZ22008TZ/NOPB 电路图
