LMZ22005TZ/NOPB

电源管理 IC
  • 参考价格：￥46.09-￥81.01

更新日期：2024-04-01 00:04:00

LMZ22005TZ/NOPB

电源管理 IC

产品简介：具有 20V 最大输入电压的 5A SIMPLE SWITCHER® 电源模块

查看详情
  • 参考价格：￥46.09-￥81.01

LMZ22005TZ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ22005TZ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：20 V
  • 开关频率：950 KHz
  • 输出电压：0.8 V to 6 V
  • 输出电流：5 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • Input Voltage MIN：6 V
  • 负载调节：1 mV / A
  • 最小工作温度：- 40 C
  • 封装 / 箱体：TO-PMOD-7
  • 封装：Tube
  • 工厂包装数量：45

产品特性

  • 集成屏蔽电感器
  • 单PCB(印刷电路板)布线
  • 频率同步输入(650 kHz到950 kHz)
  • 使用外部的软启动、跟踪和精确使能，可以实现灵活的上电时序控制，
  • 针对浪涌电流以及输入欠压锁定和输出短路等故障提供保护
  • 工作结温范围 -40°C 至 +125°C
  • 采用单裸露焊盘和标准引脚，更易于装配和制造
  • 卓越的瞬态响应，可应用于现场可编程门列(FPGA)和专用集成电路(ASIC)的供电电源
  • 可得到WEBENCH®电源设计软件的全面支持
  • 引脚兼容LMZ23605/LMZ23603/LMZ22003

产品概述

LMZ22005 SIMPLE SWITCHER®易电源电源模块是一种易于使用的降压直流/直流解决方案，具有驱动高达5A的负载的能力。LMZ22005 采用创新封装模式，提高了散热性能，可以手工或机器焊接。LMZ22005可以工作于6V和20V之间的输入电压轨，并提供低至0.8V的可调高精度输出电压。LMZ22005只需要两个外接电阻和三个外 接电容就可以形成一个电源解决方案。LMZ22005是一种可靠、稳健的方案，具有以下保护特性：热关断，可编程输入欠压锁定、输 出过电压保护、短路保护、输出电流限制和允许预偏置输出启动。同步输入允许在650到950 kHz的开关频率范围内的同步。
查看全部

LMZ22005TZ/NOPB 数据手册

数据手册 说明 数量 操作
LMZ22005TZ/NOPB

IC BUCK SYNC 20V 5A TO-PMOD-7

 34页,1.53M 查看

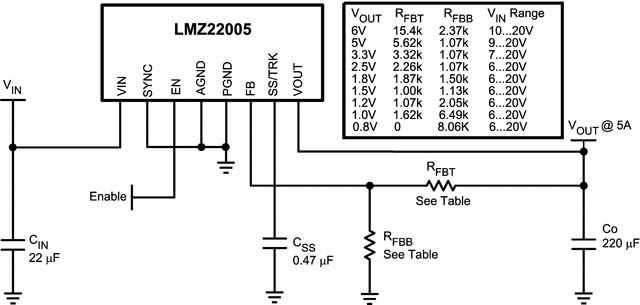

LMZ22005TZ/NOPB 电路图

LMZ22005TZ/NOPB 电路图

LMZ22005TZ/NOPB 电路图
