LMZ14203TZX-ADJ/NOPB

Texas Instruments 电源管理 IC
  • 参考价格：￥101.57-￥85.01

更新日期：2024-04-01 00:04:00

LMZ14203TZX-ADJ/NOPB

Texas Instruments 电源管理 IC

产品简介：采用 Leaded Surface Mount TO 封装的 SIMPLE SWITCHER® 6V 至 42V、3A 电源模块

查看详情
  • 参考价格：￥101.57-￥85.01

LMZ14203TZX-ADJ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ14203TZX-ADJ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：42 V
  • 开关频率：1 MHz
  • 输出电压：0.8 V to 6 V
  • 输出电流：3 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • Input Voltage MIN：6 V
  • 最小工作温度：- 40 C
  • 封装 / 箱体：TO-PMOD-7
  • 封装：Reel
  • 工厂包装数量：500
  • Supply Voltage - Min：6 V

产品特性

  • 集成屏蔽电感器和简单的 PCB 布局
  • 采用外部软启动和精密使能组件实现灵活启动排序
  • 针对浪涌电流以及输入 UVLO 和输出短路等故障提供保护
  • -40°C 至 125°C 的工作结点温范围
  • 用于简单装配和制造的单个外露垫和标准引脚分配
  • 针对现场可编程门阵列 (FPGA) 和特定用途集成电路 (ASIC) 供电的快速瞬态响应
  • 低输出电压纹波
  • 引脚到引脚兼容的系列器件：LMZ1420x（最大 42V 3A、2A、1A）LMZ1200x（最大 20V 3A、2A、1A）
  • LMZ1420x（最大 42V 3A、2A、1A）
  • LMZ1200x（最大 20V 3A、2A、1A）
  • 针对 WEBENCH®电源设计工具完全启用
  • 电气规范 总输出功率最大值达 18W输出电流高达 3A输入电压范围：6V 至 42V输出电压范围：0.8V 至 6V效率高达 90%
  • 总输出功率最大值达 18W
  • 输出电流高达 3A
  • 输入电压范围：6V 至 42V
  • 输出电压范围：0.8V 至 6V
  • 效率高达 90%
  • 性能优势 在较高环境温度下运行不会降低耐热额定值高效率有效减少了系统产生的热量经过低辐射发射（电磁干扰 [EMI]）测试，符合 EN55022 B 类标准通过 10V/m 辐射抗扰性 EMI 测试，符合 EN61000 4-3 标准
  • 在较高环境温度下运行不会降低耐热额定值
  • 高效率有效减少了系统产生的热量
  • 经过低辐射发射（电磁干扰 [EMI]）测试，符合 EN55022 B 类标准
  • 通过 10V/m 辐射抗扰性 EMI 测试，符合 EN61000 4-3 标准
  • 使用 LMZ14203 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

LMZ14203 SIMPLE SWITCHER 电源模块是易于使用的降压直流/直流解决方案，可驱动高达 3A 的负载，并具有出色的电源转换效率、线路和负载调节以及输出精度。LMZ14203 采用创新型封装，可提高热性能并允许进行手工和机器焊接。LMZ14203 支持 6V 至 42V 的输入电压轨范围，可提供低至 0.8V 的高精度可调节输出电压。LMZ14203 仅需三个外部电阻和四个外部电容器即可完善电源解决方案。LMZ14203 是一款稳定可靠的设计，可提供以下保护 功能：热关断、输入 UVLO、输出过压保护、短路保护、输出电流限制并支持启动至预偏置输出。单个电阻最高可将开关频率调节至 1MHz。
查看全部

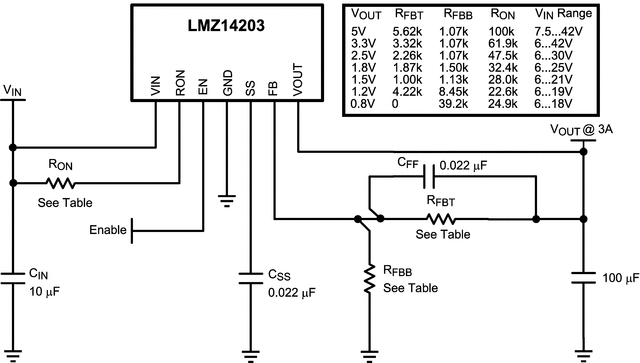

LMZ14203TZX-ADJ/NOPB 电路图

LMZ14203TZX-ADJ/NOPB 电路图

LMZ14203TZX-ADJ/NOPB 电路图
