LMZ14203EXTTZ/NOPB
电源管理 IC- 参考价格：￥154.70-￥224.94
更新日期：2024-04-01 00:04:00
LMZ14203EXTTZ/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
TO-PMOD-7
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LMZ14203EXTTZ/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 最大输入电压：42 V
- 开关频率：1 MHz
- 输出电压：0.8 V to 6 V
- 输出电流：3 A
- 输出端数量：1
- 最大工作温度：+ 125 C
- 安装风格：SMD/SMT
- Input Voltage MIN：6 V
- 负载调节：1.5 mV / A
- 最小工作温度：- 55 C
- 封装 / 箱体：TO-PMOD-7
- 封装：Reel
- 工厂包装数量：250
产品特性
- -55°C 至 125°C 的结温范围
- 集成屏蔽式电感器
- 简单印刷电路板 (PCB) 布局布线
- 使用外部软启动和精密使能的灵活启动排序
- 防止涌入电流和诸如输入欠压闭锁 (UVLO) 和输出短路等故障
- 用于简单装配和制造的单个外露垫和标准引脚分配
- 针对现场可编程门阵列 (FPGA) 和特定用途集成电路 (ASIC) 供电的快速瞬态响应
- 低输出电压纹波
- 引脚到引脚兼容系列：LMZ14203EXT/2EXT/1EXT（42V 最大值 3A，2A，1A） LMZ12003/2/1（20V 最大值 3A，2A，1A） LMZ14203/2/1（42V 最大值 3A，2A，1A）
- LMZ14203EXT/2EXT/1EXT（42V 最大值 3A，2A，1A）
- LMZ12003/2/1（20V 最大值 3A，2A，1A）
- LMZ14203/2/1（42V 最大值 3A，2A，1A）
- 针对 Webench® 电源设计工具完全启用
- 18W 最大总输出功率
- 高达 3A 输出电流
- 输入电压范围 6V 至 42V
- 输出电压范围为 0.8V 至 6V
- 效率高达 90%
- 低辐射/高辐射抗扰度
- 通过振动标准 MIL-STD-883 方法 2007.2 条件 A JESD22–B103B 条件 1
- 通过摔落标准 MIL-STD-883 方法 2002.3 条件 B JESD22–B110 条件 B
产品概述
LMZ14203EXT SIMPLE SWITCHER 电源模块是一款易于使用的降压直流至直流 (DC-DC) 解决方案，此解决方案能够以出色的功率转换效率、线路和负载调节和输出精度驱动高达 3A 的负载。 LMZ14203EXT 采用创新型封装，此封装可提高热性能并可实现手工或机器焊接。LMZ14203EXT 可接受 6V 到 42V 之间的输入电压轨，提供低至 0.8V 的可调且高精确度输出电压。 LMZ14203EXT 只需 3 个外部电阻器和 4 个外部电容器即可完成电源解决方案。 LMZ14203EXT 是一款具有以下保护特性的可靠且稳定耐用的设计：热关断、输入欠压闭锁、输出过压保护、短路保护、输出电流限制并允许启动至一个预偏置输出。 一个单个电阻器将开关频率调节至 1MHz。

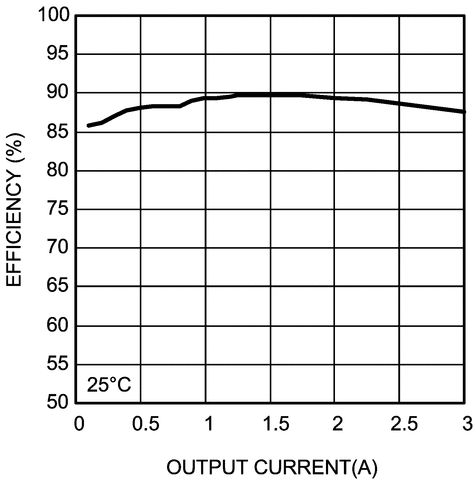

LMZ14203EXTTZ/NOPB 电路图
LMZ14203EXTTZ/NOPB 电路图
