LMZ14202TZE-ADJ/NOPB

电源管理 IC
  • 参考价格：￥102.67-￥86.32

更新日期：2024-04-01 00:04:00

LMZ14202TZE-ADJ/NOPB

电源管理 IC

产品简介：采用 Leaded SMT-TO 封装的 SIMPLE SWITCHER® 6V 至 42V、2A 电源模块

查看详情
  • 参考价格：￥102.67-￥86.32

LMZ14202TZE-ADJ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ14202TZE-ADJ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：42 V
  • 开关频率：1 MHz
  • 输出电压：0.8 V to 6 V
  • 输出电流：2 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • Input Voltage MIN：6 V
  • 最小工作温度：- 40 C
  • 封装 / 箱体：TO-PMOD-7
  • 封装：Tube
  • 工厂包装数量：45
  • Supply Voltage - Min：6 V

产品特性

  • 集成隔离电感
  • 简单的印刷电路板 (PCB) 布局
  • 使用外部软启动和精密使能实现灵活启动排序
  • 针对浪涌电流以及输入欠压锁定 (UVLO) 和输出短路等故障提供保护
  • 结温范围：–40°C 至 125°C
  • 用于简单装配和制造的单个外露垫和标准引脚分配
  • 针对现场可编程门阵列 (FPGA) 和特定用途集成电路 (ASIC) 供电的快速瞬态响应
  • 低输出电压纹波
  • 引脚到引脚兼容的系列器件：LMZ14203/2/1（最大值 42V；3A、2A 和 1A） LMZ12003/2/1（最大值 20V；3A、2A 和 1A）
  • LMZ14203/2/1（最大值 42V；3A、2A 和 1A）
  • LMZ12003/2/1（最大值 20V；3A、2A 和 1A）
  • 针对 WEBENCH 电源设计工具完全启用
  • 电气规范总输出功率最高可达 12W 输出电流高达 2A 输入电压范围：6V 至 42V 输出电压范围：0.8V 至 6V 效率高达 90%
  • 总输出功率最高可达 12W
  • 输出电流高达 2A
  • 输入电压范围：6V 至 42V
  • 输出电压范围：0.8V 至 6V
  • 效率高达 90%
  • 性能优势在较高环境温度下运行不会降低耐热额定值 高效率有效减少了系统产生的热量 通过低辐射 (EMI) 测试标准 EN55022 B 类 外部组件数较少
  • 在较高环境温度下运行不会降低耐热额定值
  • 高效率有效减少了系统产生的热量
  • 通过低辐射 (EMI) 测试标准 EN55022 B 类
  • 外部组件数较少
  • 12V 和 24V 输入电源轨的负载点转换
  • 时间要求严格的项目
  • 空间受限类和高散热应用的易用型 7 引脚封装PFM 7 引脚封装
  • 负输出电压应用（请见 AN-2027SNVA425）

产品概述

LMZ14202 SIMPLE SWITCHER 电源模块是一款易用型降压 DC-DC 解决方案，能够驱动高达 2A 的负载并且拥有出色的电源转换效率、线路和负载调节性能以及输出精度。 LMZ14202 采用创新型封装，可提高散热性能并支持手工或机器焊接。LMZ14202 的输入电压轨范围为 6V 和 42V，提供的高精度可调节输出电压低至 0.8V。LMZ14202 仅需三个外部电阻和四个外部电容即可完善电源解决方案。 LMZ14202 的设计可靠而稳健，并且具有以下保护特性：热关断、输入欠压锁定、输出过压保护、短路保护、输出限流以及预偏置输出的启动功能。 单个电阻最高可将开关频率调节至 1MHz。
查看全部

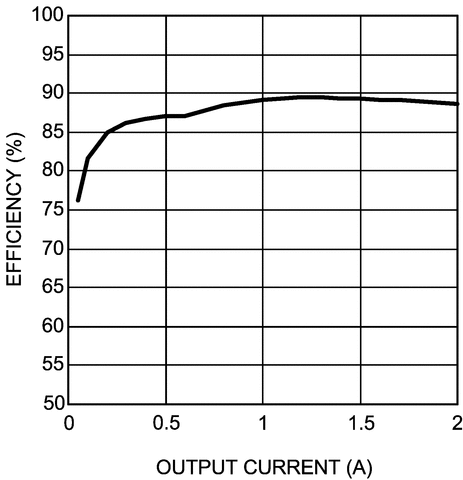

LMZ14202TZE-ADJ/NOPB 电路图

LMZ14202TZE-ADJ/NOPB 电路图

LMZ14202TZE-ADJ/NOPB 电路图
