LMZ14202HTZE/NOPB

电源管理 IC
  • 参考价格：￥102.67-￥86.32

更新日期：2024-04-01 00:04:00

LMZ14202HTZE/NOPB

电源管理 IC

产品简介：SIMPLE SWITCHER® 6V 至 42V、2A 高输出电压电源模块

查看详情
  • 参考价格：￥102.67-￥86.32

LMZ14202HTZE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ14202HTZE/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：42 V
  • 输出电压：5 V
  • 输出电流：2 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • Input Voltage MIN：6 V
  • 负载调节：1.5 mV / A
  • 最小工作温度：- 40 C
  • 封装 / 箱体：TO-PMOD-7
  • 封装：Tube
  • 工厂包装数量：45

产品特性

  • 集成屏蔽式电感器
  • 简单印刷电路板 (PCB) 布局布线
  • 使用外部软启动和精密使能的灵活启动排序
  • 防止涌入电流
  • 输入欠压闭锁 (UVLO) 和输出短路保护
  • -40°C 至 125°C 的结温范围
  • 用于简单装配和制造的单个外露垫和标准引脚分配
  • 低输出电压纹波
  • 引脚到引脚兼容系列：LMZ14203H/2H/1H（42V 最大值 3A，2A，1A） LMZ14203/2/1（42V 最大值 3A，2A，1A） LMZ12003/2/1（20V 最大值 3A，2A，1A）
  • LMZ14203H/2H/1H（42V 最大值 3A，2A，1A）
  • LMZ14203/2/1（42V 最大值 3A，2A，1A）
  • LMZ12003/2/1（20V 最大值 3A，2A，1A）
  • 针对 Webench® 电源设计工具完全启用
  • 高达 2A 输出电流
  • 输入电压范围 6V 至 42V
  • 输出电压低至 5V
  • 效率高达 97%
  • 高效率减少了系统散热
  • 低辐射电磁干扰 (EMI)（与 EN 55022 B 类标准兼容） 1
  • 无需补偿
  • 低封装热阻

产品概述

LMZ14202H SIMPLE SWITCHER 电源模块是一款易于使用的降压直流至直流 (DC-DC) 解决方案，此解决方案能够以出色的功率转换效率、线路和负载调节和输出精度驱动高达 2A 的负载。 LMZ14202H 采用创新型封装，此封装可提高热性能并可实现手工或机器焊接。LMZ14202H 可接受 6V 到 42V 之间的输入电压轨，提供低至 5V 的可调且高精确度输出电压。 LMZ14202H 只需 3 个外部电阻器和 4 个外部电容器即可完成电源解决方案。 LMZ14202H 是一款具有以下保护特性的可靠且稳定耐用的设计：热关断、输入欠压闭锁、输出过压保护、短路保护、输出电流限制并允许启动至一个预偏置输出。 一个单个电阻器将开关频率调节至 1MHz。
查看全部

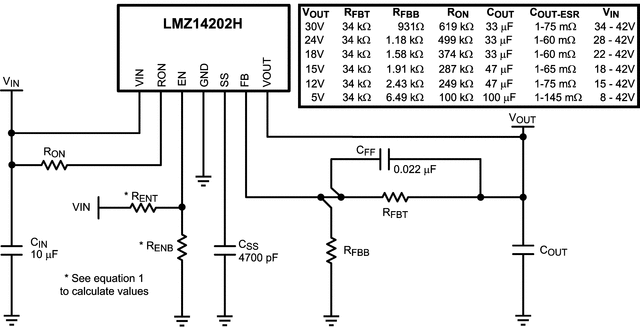

LMZ14202HTZE/NOPB 电路图

LMZ14202HTZE/NOPB 电路图

LMZ14202HTZE/NOPB 电路图
