LMZ14201TZX-ADJ/NOPB

电源管理 IC

产品简介：采用 Leaded Surface Mount TO 封装的 SIMPLE SWITCHER® 6V 至 42V、1A 电源模块

查看详情
  • 参考价格：￥51.68-￥89.01

LMZ14201TZX-ADJ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ14201TZX-ADJ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：42 V
  • 开关频率：1 MHz
  • 输出电压：0.8 V to 6 V
  • 输出电流：1 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • Input Voltage MIN：6 V
  • 最小工作温度：- 40 C
  • 封装 / 箱体：TO-PMOD-7
  • 封装：Reel
  • 工厂包装数量：500
  • Supply Voltage - Min：6 V

产品特性

  • 集成屏蔽式电感器
  • 简单印刷电路板 (PCB) 布局布线
  • 使用外部软启动和精密使能的灵活启动排序
  • 防止涌入电流和诸如输入欠压闭锁 (UVLO) 和输出短路等故障
  • -40°C 至 125°C 的结温范围
  • 用于简单装配和制造的单个外露垫和标准引脚分配
  • 针对现场可编程门阵列 (FPGA) 和特定用途集成电路 (ASIC) 供电的快速瞬态响应
  • 低输出电压纹波
  • 引脚到引脚兼容系列：LMZ14203/2/1（42V 最大值 3A，2A，1A） LMZ12003/2/1（20V 最大值 3A，2A，1A）
  • LMZ14203/2/1（42V 最大值 3A，2A，1A）
  • LMZ12003/2/1（20V 最大值 3A，2A，1A）
  • 针对 Webench® 电源设计工具完全启用
  • 6W 最大总输出功率
  • 高达 1A 输出电流
  • 输入电压范围 6V 至 42V
  • 输出电压范围为 0.8V 至 6V
  • 效率高达 90%
  • 在高环境温度内运行而不会降低耐热额定值
  • 高效率减少了系统散热
  • 符合 EN55022 B 类标准的低辐射 (EMI)
  • 低外部组件数量

产品概述

LMZ14201 SIMPLE SWITCHER 电源模块是一款易于使用的降压直流至直流 (DC-DC) 解决方案，此解决方案能够以出色的功率转换效率、线路和负载调节和输出精度驱动高达 1A 的负载。 LMZ14201 采用创新型封装，此封装可提高热性能并可实现手工或机器焊接。LMZ14201 可接受 6V 到 42V 之间的输入电压轨，提供低至 0.8V 的可调且高精确度输出电压。 LMZ14201 只需 3 个外部电阻器和 4 个外部电容器即可完成电源解决方案。 LMZ14201 是一款具有以下保护特性的可靠且稳定耐用的设计：热关断、输入欠压闭锁、输出过压保护、短路保护、输出电流限制并允许启动至一个预偏置输出。 一个单个电阻器将开关频率调节至 1MHz。
查看全部

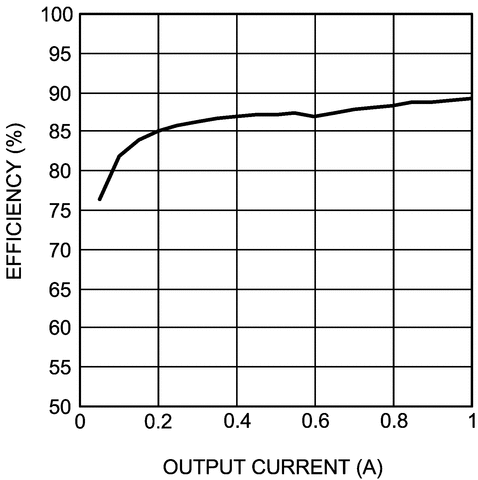

LMZ14201TZX-ADJ/NOPB 电路图

LMZ14201TZX-ADJ/NOPB 电路图

LMZ14201TZX-ADJ/NOPB 电路图
