LMZ12010TZ/NOPB

电源管理 IC
  • 参考价格：￥119.58-￥173.88

更新日期：2024-04-01 00:04:00

LMZ12010TZ/NOPB

电源管理 IC

产品简介：具有 20V 最大输入电压的 10A SIMPLE SWITCHER® 电源模块

查看详情
  • 参考价格：￥119.58-￥173.88

LMZ12010TZ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ12010TZ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：20 V
  • 开关频率：350 KHz
  • 输出电压：0.8 V to 6 V
  • 输出电流：10 A
  • 输出端数量：2
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：TO-PMOD-11
  • Input Voltage MIN：6 V
  • 负载调节：1 mV/A
  • 最小工作温度：- 40 C
  • 封装：Tube
  • 工厂包装数量：32
  • 类型：Synchronous Buck

产品特性

  • 集成屏蔽式电感器
  • 简单的 PCB 布局
  • 固定开关频率 (350 kHz)
  • 采用外部软启动、跟踪和精密使能组件实现灵活启动排序
  • 针对浪涌电流以及输入 UVLO 和输出短路等故障提供保护
  • 结温范围：–40°C 至 125°C
  • 便于装配和制造的单个外露焊盘和标准引脚分配
  • 完全支持 WEBENCH power designer
  • 与 LMZ22010、LMZ22008、LMZ22006、LMZ12008、LMZ12006、LMZ23610、LMZ23608、LMZ23606、LMZ13610、LMZ13608 和 LMZ13606 引脚兼容
  • 电气规范 总输出功率最大值达 50W 高达 10A 输出电流 输入电压范围：6 V 至 20 V 输出电压范围：0.8 V 至 6 V 效率高达 92%
  • 总输出功率最大值达 50W
  • 高达 10A 输出电流
  • 输入电压范围：6 V 至 20 V
  • 输出电压范围：0.8 V 至 6 V
  • 效率高达 92%
  • 性能优势 高效率帮助减少了系统产生的热量 经低辐射发射 (EMI) 测试，符合 EN55022 (1) 仅七个外部组件 低输出电压纹波 无需外部散热片
  • 高效率帮助减少了系统产生的热量
  • 经低辐射发射 (EMI) 测试，符合 EN55022 (1)
  • 仅七个外部组件
  • 低输出电压纹波
  • 无需外部散热片

产品概述

LMZ12010 SIMPLE SWITCHER 电源模块是易于使用的降压直流/直流解决方案，能够驱动高达 10A 的负载。LMZ12010 采用创新型封装，可提高热性能并支持手工或机器焊接。LMZ12010 器件支持 6V 至 20V 的输入电压轨范围，可提供低至 0.8V 的高精度可调节输出电压。LMZ12010 仅需两个外部电阻和外部电容器即可完善电源解决方案。LMZ12010 采用可靠而稳健的设计，并具有以下保护特性：热关断、可编程输入欠压锁定、输出过压保护、短路保护、输出限流，并且该器件支持启动至预偏置输出。
查看全部

LMZ12010TZ/NOPB 数据手册

数据手册 说明 数量 操作
LMZ12010TZ/NOPB

IC BUCK SYNC 20V 10A TO-PMOD-11

 35页,1.39M 查看

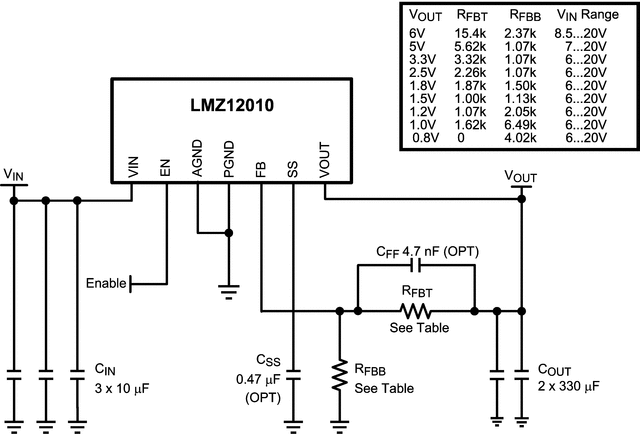

LMZ12010TZ/NOPB 电路图

LMZ12010TZ/NOPB 电路图

LMZ12010TZ/NOPB 电路图
