LMZ12003TZE-ADJ/NOPB

电源管理 IC
  • 参考价格：￥39.95-￥79.90

更新日期：2024-04-01 00:04:00

LMZ12003TZE-ADJ/NOPB

电源管理 IC

产品简介：具有 20V 最大输入电压的 3A SIMPLE SWITCHER® 电源模块

查看详情
  • 参考价格：￥39.95-￥79.90

LMZ12003TZE-ADJ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ12003TZE-ADJ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：20 V
  • 开关频率：1 MHz
  • 输出电压：0.8 V to 6 V
  • 输出电流：3 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • Input Voltage MIN：4.5 V
  • 最小工作温度：- 40 C
  • 封装 / 箱体：TO-PMOD-7
  • 封装：Tube
  • 工厂包装数量：45

产品特性

  • 集成屏蔽电感器
  • 简单的PCB布线
  • 灵活的启动顺序，使用外部的软启动电容和高精度使能端
  • 针对浪涌电流以及输入欠压锁定和输出短路等故障提供的保护
  • 结温范围-40°C至125°C
  • 采用整块的裸露焊盘和标准引脚，更易于装配和制造
  • 卓越的瞬态响应，可驱动现场可编程逻辑门阵列和特定用途集成电路电路
  • 低输出电压纹波
  • 引脚对引脚兼容系列： LMZ14203/2/1(42V最大值 3A、2A、1A) LMZ12003/2/1(20V最大值 3A、2A、1A) 可得到WEBENCH®电源设计工具的全面支持
  • LMZ14203/2/1(42V最大值 3A、2A、1A)
  • LMZ12003/2/1(20V最大值 3A、2A、1A)
  • 可得到WEBENCH®电源设计工具的全面支持

产品概述

LMZ12003 SIMPLE SWITCHER 电源模块是一种易于使用的降压式直流/直流解决方案，可提供高达3A的负载电流并且具有极为出 色的电源转换效率、线路和负载调节能力，以及输出精度。LMZ12003采用新型封装模式，提高了散热性能，可人手或机器焊接。LMZ12003适用于4.5V至20V的输入电压，可提供低达0.8V的可调高精度输出电压。LMZ12003仅需3个外部电阻和4个外部电容即 可实现电源解决方案。LMZ12003是一种可靠、稳健的设计方案，具有以下保护功能：热关断、输入欠压锁定、输出过电压保护、 短路保护、输出电流限制并允许启动预偏置电压输出。单个电阻调节开关频率可达1 MHz。
查看全部

LMZ12003TZE-ADJ/NOPB 数据手册

数据手册 说明 数量 操作
LMZ12003TZE-ADJ/NOPB

IC BUCK SYNC ADJ 3A TO-PMOD-7

 28页,1.56M 查看

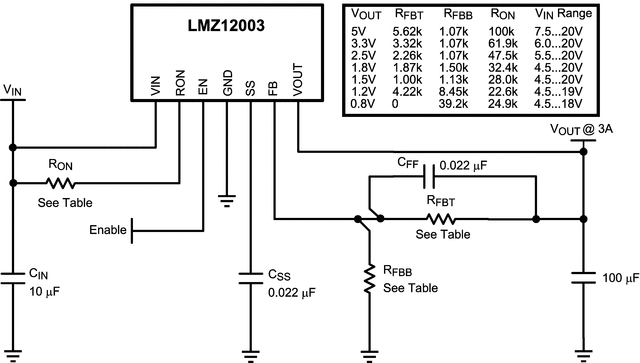

LMZ12003TZE-ADJ/NOPB 电路图

LMZ12003TZE-ADJ/NOPB 电路图

LMZ12003TZE-ADJ/NOPB 电路图
