LMZ12003EXTTZ/NOPB

电源管理 IC
  • 参考价格：￥124.34-￥180.78

更新日期：2024-04-01 00:04:00

LMZ12003EXTTZ/NOPB

电源管理 IC

产品简介：面向军事和坚固耐用型应用的具有 20V 最大输入电压的 3A SIMPLE SWITCHER 电源模块

查看详情
  • 参考价格：￥124.34-￥180.78

LMZ12003EXTTZ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ12003EXTTZ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：20 V
  • 开关频率：1 MHz
  • 输出电压：0.8 V to 6 V
  • 输出电流：3 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • Input Voltage MIN：4.5 V
  • 负载调节：1.5 mV / A
  • 最小工作温度：- 55 C
  • 封装 / 箱体：TO-PMOD-7
  • 封装：Reel
  • 工厂包装数量：250

产品特性

  • 结温范围-55˚C至125˚C
  • 集成屏蔽电感器
  • 简单的印刷电路板布线
  • 使用外部的软启动电容器和高精度使能端，可以实现灵活的启动时序控制
  • 针对浪涌电流以及输入欠压锁定和输出短路等故障提供保护
  • 采用整块的裸露焊盘和标准引脚，更易于装配和制造
  • 卓越的瞬态响应，可应用于现场可编程门列(FPGA)和专用集成电路(ASICs)
  • 引脚到引脚兼容族： LMZ14203EXT/2EXT/1EXT(42V最大3A, 2A, 1A) LMZ14203/2/1(42V最大3A, 2A, 1A) LMZ12003/2/1(20V最大3A, 2A, 1A)
  • LMZ14203EXT/2EXT/1EXT(42V最大3A, 2A, 1A)
  • LMZ14203/2/1(42V最大3A, 2A, 1A)
  • LMZ12003/2/1(20V最大3A, 2A, 1A)
  • 可得到WEBENCH®电源设计工具的全面支持

产品概述

LMZ12003EXT SIMPLE SWITCHER® 电源模块是一种易于使用的降压式直流/直流解决方案，可提供高达3A的负载电流， 并且具有极为出色的电源转换效率、线路和负载调节能力，以及输出精度。LMZ12003EXT采用创新封装模式，提高了散 热性能并可手工焊接或机器焊接。LMZ12003EXT适用于4.5V至20V的输入电压，并提供低至 0.8V的可调高精度输出电压。LMZ12003EXT仅需3个外部电 阻和4个外部电容即可实现电源解决方案。LMZ12003EXT是一种可靠、稳健的设计方案，具有以下保护功能：热关断、 输入欠压锁定、输出过电压保护、短路保护、输出电流限制并允许预偏置电压输出启动。单个电阻调节开关频率可达1MHz。
查看全部

LMZ12003EXTTZ/NOPB 数据手册

数据手册 说明 数量 操作
LMZ12003EXTTZ/NOPB

Non-Isolated PoL Module DC DC Converter 1 Output 0.8 ~ 6 V 3A 4.5V - 20V Input

 29页,1.76M 查看

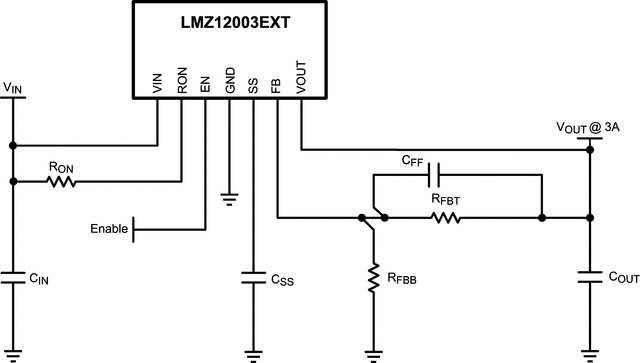

LMZ12003EXTTZ/NOPB 电路图
