LMZ12002TZX-ADJ/NOPB

电源管理 IC
  • 参考价格：￥43.40-￥83.49

更新日期：2024-04-01 00:04:00

LMZ12002TZX-ADJ/NOPB

电源管理 IC

产品简介：采用引线式表面贴装 TO 封装的 SIMPLE SWITCHER? 4.5V 至 20V、2A 电源模块

查看详情
  • 参考价格：￥43.40-￥83.49

LMZ12002TZX-ADJ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ12002TZX-ADJ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：20 V
  • 开关频率：1000 kHz
  • 输出电压：6 V
  • 输出电流：2 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：TO-PMOD-7
  • Input Voltage MIN：4.5 V
  • 负载调节：1.5 mV/A
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：500
  • 类型：Power Module

产品特性

  • 集成屏蔽电感器
  • 简单的印刷电路板布线
  • 使用外部的软启动电容器和高精度使能端，可以实现灵活的启动时序控制。
  • 针对浪涌电流以及输入欠压锁定和输出短路等故障提供保护
  • 结温范围 -40˚C至125˚C
  • 采用整块的裸露焊盘和标准引脚，更易于装配和制造
  • 卓越的瞬态响应，可应用于现场可编程门列(FPGAs)和专用集成电路(ASICs)
  • 低输出电压纹波
  • 引脚到引脚兼容族： LMZ14203/2/1(42V，最大3A，2A，1A) LMZ12003/2/1(20V，最大3A，2A，1A)
  • LMZ14203/2/1(42V，最大3A，2A，1A)
  • LMZ12003/2/1(20V，最大3A，2A，1A)
  • 可得到WEBENCH®电源设计工具的全面支持

产品概述

LMZ12002 SIMPLE SWITCHER® 电源模块是一种易于使用的降压式直流/直流解决方案，可提供高达2A的负载电流，并且具有极为出 色的电源转换效率、线路和负载调节能力，以及输出精度。LMZ12002采用创新封装模式，提高了散热性能并可手工焊接或机器焊接。LMZ12002适用于4.5V至20V的输入电压，并提供低至0.8V的可调高精度输出电压。LMZ12002仅需3个外部电阻和4个外部电容即可实 现电源解决方案。LMZ12002是一种可靠、稳健的设计方案，具有以下保护功能：热关断、输入欠压锁定、输出过电压保护、短路保护、 输出电流限制并允许预偏置电压输出启动。单个电阻调节开关频率可达1 MHz。
查看全部

LMZ12002TZX-ADJ/NOPB 数据手册

数据手册 说明 数量 操作
LMZ12002TZX-ADJ/NOPB

Non-Isolated PoL Module DC DC Converter 1 Output 0.8 ~ 6 V 2A 4.5V - 20V Input

 31页,1.59M 查看

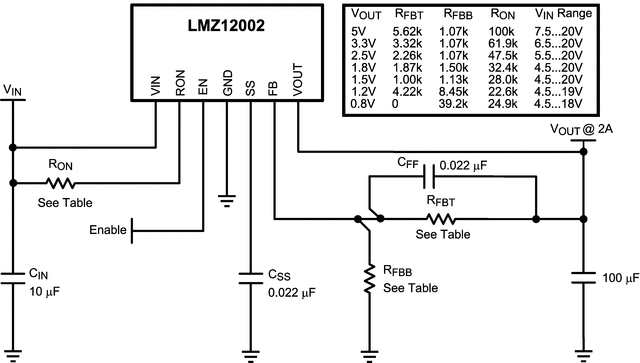

LMZ12002TZX-ADJ/NOPB 电路图

LMZ12002TZX-ADJ/NOPB 电路图

LMZ12002TZX-ADJ/NOPB 电路图
