LMZ10505EXTTZX/NOPB

电源管理 IC
  • 参考价格：￥107.57-￥111.85

更新日期：2024-04-01 00:04:00

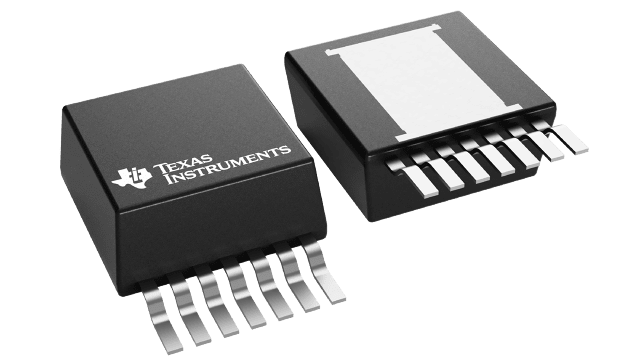

LMZ10505EXTTZX/NOPB

电源管理 IC

产品简介：面向军事和坚固耐用型应用的具有 5.5V 最大输入电压的 5A 电源模块

查看详情
  • 参考价格：￥107.57-￥111.85

LMZ10505EXTTZX/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ10505EXTTZX/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：5.5 V
  • 开关频率：1 MHz
  • 输出电压：0.8 V to 5 V
  • 输出电流：5 A
  • 输出端数量：2
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • Input Voltage MIN：2.95 V
  • 负载调节：0.25 %
  • 最小工作温度：- 55 C
  • 封装 / 箱体：TO-PMOD-7
  • 封装：Reel
  • 工厂包装数量：500

产品特性

  • 集成屏蔽电感器
  • 采用外部软启动、跟踪和精密使能组件实现灵活启动排序
  • 针对浪涌电流和输入 UVLO 以及输出短路等故障的保护
  • 便于装配和制造的单个外露焊盘和标准引脚分布
  • 与以下器件引脚到引脚兼容：LMZ10503EXT（最大 3A/15W）LMZ10504EXT（最大 4A/20W）
  • LMZ10503EXT（最大 3A/15W）
  • LMZ10504EXT（最大 4A/20W）
  • 针对现场可编程门阵列 (FPGA) 和特定用途集成电路 (ASIC) 供电的快速瞬态响应
  • 电气规范 总输出功率最大值达 25W输出电流高达 5A输入电压范围为 2.95V 至 5.5V输出电压范围为 0.8V 到 5V整个温度范围内的反馈电压精度达 ±1.63%
  • 总输出功率最大值达 25W
  • 输出电流高达 5A
  • 输入电压范围为 2.95V 至 5.5V
  • 输出电压范围为 0.8V 到 5V
  • 整个温度范围内的反馈电压精度达 ±1.63%
  • 性能优势 可在高温环境下运行经低辐射发射 (EMI) 测试，符合 EN55022 B 类标准通过 10V/m 辐射抗扰度电磁干扰 (EMI) 测试标准 EN61000 4-3通过振动标准MIL-STD-883 方法 2007.2 条件 AJESD22-B103B 条件 1通过降压标准MIL-STD-883 方法 2002.3 条件 BJESD22-B110 条件 B
  • 可在高温环境下运行
  • 经低辐射发射 (EMI) 测试，符合 EN55022 B 类标准
  • 通过 10V/m 辐射抗扰度电磁干扰 (EMI) 测试标准 EN61000 4-3
  • 通过振动标准MIL-STD-883 方法 2007.2 条件 AJESD22-B103B 条件 1
  • MIL-STD-883 方法 2007.2 条件 A
  • JESD22-B103B 条件 1
  • 通过降压标准MIL-STD-883 方法 2002.3 条件 BJESD22-B110 条件 B
  • MIL-STD-883 方法 2002.3 条件 B
  • JESD22-B110 条件 B
  • 使用 LMZ10505EXT 并借助 WEBENCH® 电源设计器进行定制设计

产品概述

LMZ10503EXT 电源模块是一款完整的易用型直流/直流解决方案，可驱动高达 5A 的负载，并具有出色的电源转换效率、输出电压精度、线路和负载调节功能。LMZ10505EXT 采用创新型封装，可提高散热性能并支持手工或机器焊接。LMZ10504 的输入电压轨范围为 2.95V 至 5.5V，提供的高精度可调节输出电压低至 0.8V。PWM 开关的固定频率为 1MHz，确保了 EMI 特性的可预测性。两个外部补偿组件经过调节可设置最快的响应时间，并且允许选用陶瓷输出电容或电解输出电容。外部可编程软启动电容便于控制启动过程。LMZ10505EXT 是一款稳定可靠的解决方案，具有以下 功能：用于针对过流或短路故障提供保护的无损逐周期峰值电流限制、热关断、输入低压锁定和预偏置启动。LMZ10505EXT 同样可为 WEBENCH®和 Power Designer 工具提供全面支持。
查看全部

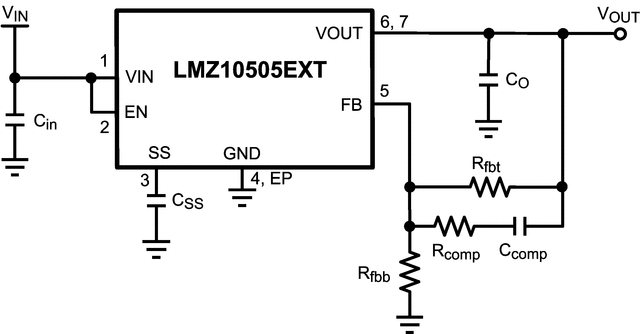

LMZ10505EXTTZX/NOPB 电路图
