LMZ10503TZ-ADJ/NOPB

Texas Instruments 电源管理 IC
  • 参考价格：￥34.91-￥68.59

更新日期：2024-04-01 00:04:00

LMZ10503TZ-ADJ/NOPB

Texas Instruments 电源管理 IC

产品简介：采用引线式表面贴装 TO 封装的 5.5V、3A 电源模块

查看详情
  • 参考价格：￥34.91-￥68.59

LMZ10503TZ-ADJ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMZ10503TZ-ADJ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：5.5 V
  • 开关频率：750 KHz to 1.16 MHz
  • 输出电压：0.8 V to 5 V
  • 输出电流：3 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：TO-PMOD-7
  • Input Voltage MIN：2.95 V
  • 负载调节：0.25 %
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：250
  • 类型：Synchronous Buck

产品特性

  • 集成屏蔽电感器
  • 使用外部软启动、跟踪和精密使能端实现灵活启动排序
  • 针对浪涌电流以及输入 UVLO 和输出短路等故障提供保护
  • 便于装配和制造的单个外露焊盘和标准引脚分布
  • 与以下器件引脚到引脚兼容：LMZ10504（最大 4A/20W）LMZ10505（最大 5A/25W）
  • LMZ10504（最大 4A/20W）
  • LMZ10505（最大 5A/25W）
  • 电气规范总输出功率最大值达 15W输出电流高达 3A输入电压范围为 2.95V 至 5.5V输出电压范围为 0.8V 到 5V整个温度范围内的反馈电压精度达 ±1.63%
  • 总输出功率最大值达 15W
  • 输出电流高达 3A
  • 输入电压范围为 2.95V 至 5.5V
  • 输出电压范围为 0.8V 到 5V
  • 整个温度范围内的反馈电压精度达 ±1.63%
  • 性能优势可在高温环境下运行效率高达 96%，能够有效减少系统产生的热量经过低辐射发射 (EMI) 测试，符合 EN55022 B 类标准（EN 55022:2006、+A1:2007、FCC 第 15 部分 B 子部分：2007。请参阅表 9 和布局，获取有关测试器件的更多信息。）为 FPGA 和 ASIC 供电的快速瞬态响应
  • 可在高温环境下运行
  • 效率高达 96%，能够有效减少系统产生的热量
  • 经过低辐射发射 (EMI) 测试，符合 EN55022 B 类标准（EN 55022:2006、+A1:2007、FCC 第 15 部分 B 子部分：2007。请参阅表 9 和布局，获取有关测试器件的更多信息。）
  • 为 FPGA 和 ASIC 供电的快速瞬态响应
  • 使用 LMZ10503 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

LMZ10503 电源模块是一款完整的易用型直流/直流解决方案，能够驱动高达 3A 的负载，并且拥有出色的电源转换效率、输出电压精度以及线路和负载调节性能。LMZ10503 采用创新型封装，可提高散热性能并支持手工或机器焊接。LMZ10503 的输入电压轨范围为 2.95V 至 5.5V，提供的高精度可调节输出电压低至 0.8V。PWM 开关的固定频率为 1MHz，确保了 EMI 特性的可预测性。两个外部补偿组件经过调节可设置最快的响应时间，并且允许选用陶瓷输出电容和/或电解输出电容。外部可编程软启动电容便于控制启动过程。LMZ10503 是一款稳定可靠的解决方案，具有以下 功能：用于针对过流或短路故障提供保护的无损逐周期峰值电流限制、热关断、输入低压锁定和预偏置启动。
查看全部

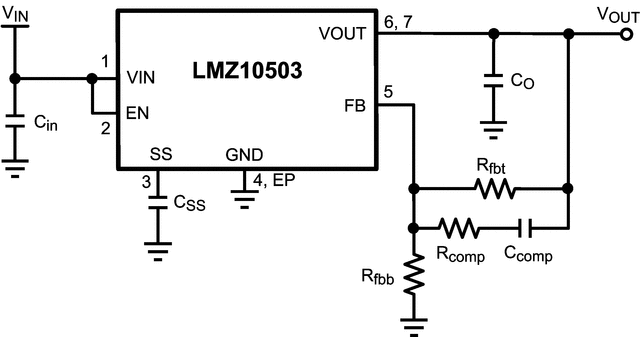

LMZ10503TZ-ADJ/NOPB 电路图

LMZ10503TZ-ADJ/NOPB 电路图

LMZ10503TZ-ADJ/NOPB 电路图
