产品简介：带集成式合成器的高性能混合器
查看详情LMX8410RGZT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-48
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LMX8410RGZT 中文资料属性参数
- 现有数量：769现货1,000Factory
- 价格：1 : ￥650.86000剪切带（CT）250 : ￥629.87076卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 功能：解调器，放大器
- LO 频率：4GHz ~ 10GHz
- 射频频率：4GHz ~ 10GHz
- P1dB：12dBm
- 增益：11dB
- 噪声系数：19dB
- 电流 - 供电：650 mA
- 电压 - 供电：3.15V ~ 3.45V，4.75V ~ 5.25V
- 安装类型：表面贴装型
- 封装/外壳：48-VFQFN 裸露焊盘
- 供应商器件封装：48-VQFN（7x7）
产品特性
- 宽带射频输入：4 至 10GHz
- 大型中频带宽：直流至 1350MHz
- 输入 IP3：5GHz 射频输入时为 28dBm
- 噪声系数：5GHz 射频输入时为 15dB
- 高电压转换增益：5GHz 射频输入时为 11dB
- 集成宽带射频输入平衡-非平衡变压器
- 自动离线直流失调电压校正为 ±2mV
- 可编程 IMRR 校准
- 针对多个器件的同步功能
- 高性能集成 LO 合成器：5GHz 载波条件下具有 56.5dBc 的 DSB 集成噪声
- 外部 LO 模式：可旁路绕开集成 LO 合成器；支持外部 LO 注入
- 集成低噪声 LDO
- 7mm × 7mm 48 引脚 QFN 封装
产品概述
LMX8410L 是一款具有集成 LO 和 IF 放大器的高性能宽带（射频输入为 4 至 10GHz）I/Q 解调器。在 IIP3 为 28dBm 而 NF 为 15dB（频率均为 5GHz）的情况下，该器件可提供出色的动态范围，适用于高性能 应用中使用 DP83869。该器件可提供 2.7GHz 的大型复杂带宽，适用于高数据速率 应用。LMX8410L 提供自动直流失调电压校正算法，可将失调电压降至 ±2mV 以下。使用 SPI 接口可以精确控制 I 和 Q 通道的增益和相位，从而实现高镜像抑制。 LMX8410L 具有高度集成度，可提供高性能，同时还能节省布板空间并降低复杂性。它集成了宽带射频输入平衡-非平衡变压器，因此无需外部平衡-非平衡变压器。它集成了高性能 PLL 和 VCO，因此无需外部 LO 和 LO 驱动器。该器件还集成了一个 IF 放大器和几个低噪声 LDO，进一步简化了电路板。LMX8410L 集成了一个极低噪声的合成器，PLL FOM 为 –236dBc/Hz，在 5GHz 载波条件下提供高达 56.5dBc 的 DSB 集成噪声。LO 允许跨多个器件进行相位同步。高性能合成器输出可用于驱动另一级或数据转换器。对于共享外部 LO 的 应用 ，可以旁路掉集成的 LO。

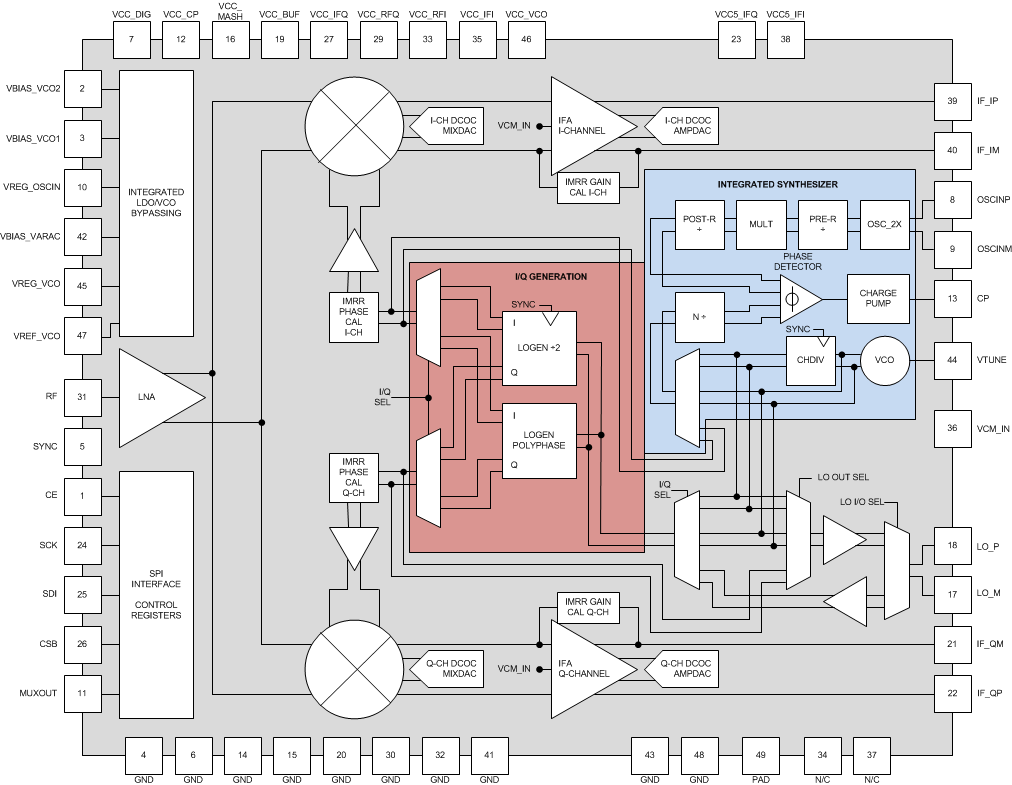

LMX8410RGZT 电路图
LMX8410RGZT 电路图
