产品简介：具有相位同步功能和 JESD204B 支持的航空级 40MHz 至 15GHz 宽带合成器
查看详情LMX2615-MKT-MS 中文资料属性参数
- 现有数量：0现货210Factory查看交期
- 价格：1 : ￥2,504.22000散装
- 系列：-
- 包装：散装
- 产品状态：在售
- 类型：计时
- 功能：频率合成器
- 嵌入式：-
- 使用的 IC/零件：LMX2615
- 主要属性：单路分数-N 和整数-N PLL
- 所含物品：板
产品特性
- 辐射规范 单粒子闩锁 > 120MeV-cm2/mg电离辐射总剂量达 100 krad(Si)
- 单粒子闩锁 > 120MeV-cm2/mg
- 电离辐射总剂量达 100 krad(Si)
- 40MHz 至 15GHz 输出频率
- 在 100KHz 偏频和 15GHz 载波的情况下具有 -110dBc/Hz 的相位噪声
- 45在 8 GHz 时，具有 45fs RMS 抖动（100Hz 至 100MHz）
- 可编程输出功率
- PLL 主要规格 品质因数：–236dBc/Hz标称 1/f 噪声：–129dBc/Hz相位检测器频率高达 200MHz
- 品质因数：–236dBc/Hz
- 标称 1/f 噪声：–129dBc/Hz
- 相位检测器频率高达 200MHz
- 跨多个设备实现输出相位同步
- 支持具有 9ps 分辨率可编程延迟的 SYSREF
- 3.3V 单电源运行
- 71 种预选引脚模式
- 11 x 11 mm² 64 引线 CQFP 陶瓷封装
- 工作温度范围为 -55°C 至 +125°C
- 由 PLLatinum Sim 设计工具提供支持
产品概述
LMX2615-SP 是一款集成有电压控制振荡器 (VCO) 和稳压器的高性能宽带锁相环 (PLL)，在无倍频器的情况，可输出 40MHz 至 15GHz 范围内的任意频率，从而无需使用 ½ 谐波滤波器。此器件上的 VCO 涵盖了整个倍频区间，因而频率覆盖度可完全低至 40MHz。品质因数为 -236dBc/Hz 的高性能 PLL 和高相位检测器频率可实现非常低的带内噪声和集成抖动。 LMX2615-SP 允许用户同步多个器件实例的输出。这意味着我们可从任意应用情形下的器件中获得确定性相位，包括采用分数引擎或启用输出分频器的情形。该器件还可支持生成或重复 SYSREF（符合 JESD204B 标准），使其成为高速数据转换器的理想低噪声时钟源。 该器件采用德州仪器 (TI) 先进的 BiCMOS 工艺制造，可提供 64 引线 CQFP 陶瓷封装。

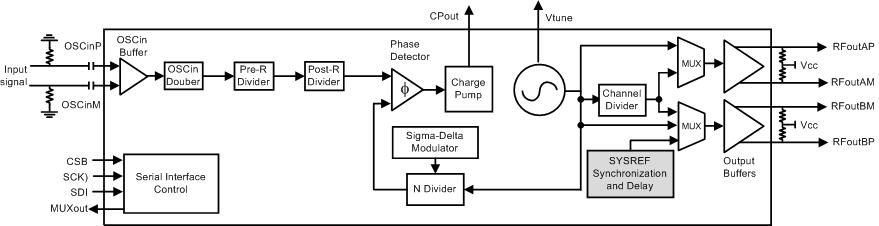

LMX2615-MKT-MS 电路图
LMX2615-MKT-MS 电路图
