- 参考价格：￥11.32-￥14.63
更新日期：2024-04-01 00:04:00
产品简介：汽车类、双通道 CMOS 输入、RRIO、宽电源电压范围四通道运算放大器
查看详情- 参考价格：￥11.32-￥14.63
LMV842QMMX/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
VSSOP8
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
LMV842QMMX/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 通道数量：2
- 共模抑制比（最小值）：81 dB
- 输入补偿电压：0.5 mV at 5 V
- 工作电源电压：3 V, 5 V, 9 V
- 安装风格：SMD/SMT
- 封装 / 箱体：MSOP
- 转换速度：2.5 V/us at 5 V
- 关闭：No
- 最大工作温度：+ 125 C
- 封装：Reel
- 最小工作温度：- 40 C
- 工厂包装数量：3500
- 电源电流：3 mA at 5 V
- Supply Voltage - Max：12 V
- Supply Voltage - Min：2.7 V
- 技术：BiCMOS
- 电压增益 dB：133 dB
产品特性
- 具有符合 AEC-Q100 汽车认证测试指南的以下特性： Device Temperature Grade 1: –40°C to +125°C Ambient Operating TemperatureDevice HBM ESD Classification Level 2器件 CDM ESD 分类等级 C3
- Device Temperature Grade 1: –40°C to +125°C Ambient Operating Temperature
- Device HBM ESD Classification Level 2
- 器件 CDM ESD 分类等级 C3
- 除非另有说明，否则 TA = 25°C 时的典型值为 V+ = 5V。
- 小型 5 引脚 SC70 封装 (2.00mm × 1.25mm × 0.95mm)
- 宽电源电压范围：2.7V 至 12V
- 可在 3.3V、5V 和 ±5V 额定电压下工作
- 低电源电流：每通道 1mA
- 单位增益带宽：4.5MHz
- 开环增益：133dB
- 输入失调电压：最大值为 500µV
- 输入偏置电流：0.3pA
- CMRR 为 112dB，PSSR 为 108dB
- 输入电压噪声：20nV/√Hz
- 温度范围：−40°C 至 125°C
- 轨至轨输入和输出 (RRIO)
产品概述
LMV84x-Q1
器件是低电压和低功耗运算放大器，在 2.7V 至 12V 电源电压范围内工作，具有轨至轨输入和输出功能。其低失调电压、低电源电流和 CMOS 输入特性使得它们非常适合高阻抗传感器接口和电池供电的
应用。单 LMV841-Q1 采用节省空间的 5
引脚 SC70 封装，双 LMV842-Q1 采用 8 引脚
VSSOP 和 8 引脚 SOIC 封装，而四 LMV844-Q1
采用 14 引脚 TSSOP 和 14 引脚 SOIC 封装。这些小型封装是空间受限型 PCB 和便携式电子产品的理想解决方案。 LMV841-Q1、LMV842-Q1 和 LMV844-Q1 针对汽车市场引进了增强型制造和支持流程，包括缺陷检测方法。可靠性鉴定符合
AEC-Q100 标准中定义的要求和温度等级。

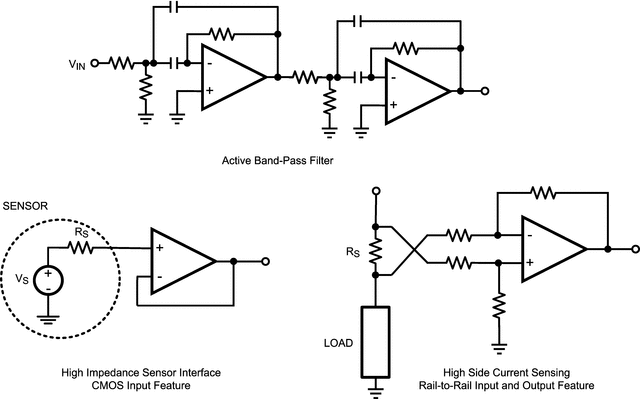

LMV842QMMX/NOPB 电路图
LMV842QMMX/NOPB 电路图
