LMV824NDGVR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01 00:04:00

LMV824NDGVR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：四通道、5.5V、5.6MHz、RRO 运算放大器

查看详情

LMV824NDGVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMV824NDGVR 中文资料属性参数

  • 现有数量：380现货2,000Factory
  • 价格：1 : ￥13.51000剪切带（CT）2,000 : ￥6.86872卷带（TR）
  • 系列：LMV?
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：4
  • 输出类型：满摆幅
  • 压摆率：2V/μs
  • 增益带宽积：5.6 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：40 nA
  • 电压 - 输入补偿：1 mV
  • 电流 - 供电：1mA（x4 通道）
  • 电流 - 输出/通道：45 mA
  • 电压 - 跨度（最小值）：2.5 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-TFSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TVSOP

产品特性

  • 符合汽车类应用的 标准
  • 符合 AEC-Q100 标准，其中包括： LMV822-Q1 和 LMV824-Q1 为汽车级 AEC-Q100 1 级版本
  • LMV822-Q1 和 LMV824-Q1 为汽车级 AEC-Q100 1 级版本
  • 除非另有说明，否则 Vs = 5V 且采用典型电源值
  • LMV824 具有高达 125°C 的扩展温度范围
  • 小型 SC70-5 封装 (2.0mm x 1.25mm x 0.95mm)
  • 在 2.5V、2.7V 和 5V 电压下具有额定性能
  • VOS 为 3.5mV（最大值）
  • TCVOS 为 1uV/°C
  • 2.7V 时的增益带宽积为 5MHz
  • 2.7V 电源电压时的 ISupply 为 220µA/放大器
  • 压摆率为 1.4V/µs（最小值）
  • CMRR 为 90dB
  • PSRR 为 85dB
  • 5V 电源电压时的 VCM 为 -0.3V 至 4.3V
  • 轨至轨输出 (RRO) 600Ω 负载时，以电源轨为基准的输出摆幅为 160mV 10kΩ 负载时，以电源轨为基准的输出摆幅为 55mV
  • 600Ω 负载时，以电源轨为基准的输出摆幅为 160mV
  • 10kΩ 负载时，以电源轨为基准的输出摆幅为 55mV
  • 在容性负载下实现稳定性能

产品概述

LMV821/LMV822/LMV824 运算放大器为低电压、低功耗系统带来了出色的性能和经济性。这些器件具有 5MHz 的单位增益频率（2.7V 电源电压下）和 1.4V/µs 的压摆率，且静态电流仅为 220µA/放大器。这些器件可向 600Ω 负载提供轨至轨输出 (RRO) 摆幅。输入共模电压范围包括地电平，最大输入失调电压为 3.5mV。这些器件还能轻松驱动 应用 部分所述的大型容性负载。LMV821 单通道运算放大器采用微型 SC70-5 封装（这种封装的尺寸约为 SOT23-5 的一半）。LMV824NDGV 在扩展工业温度范围内具有额定性能，采用 TVSOP 封装。总体而言，LMV821/LMV822/LMV824 器件是低电压、低功耗和高性能的运算放大器，能够以经济实惠的价格满足广泛 应用 的要求。
查看全部

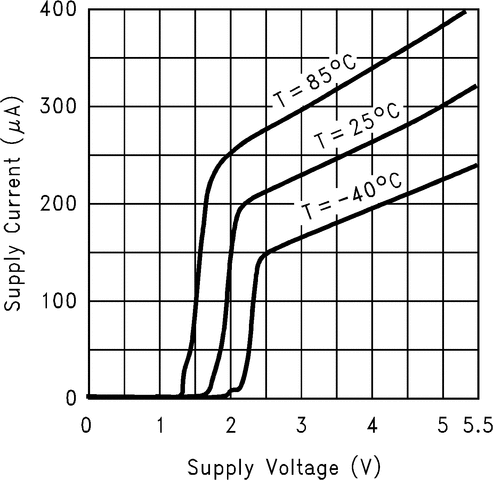

LMV824NDGVR 电路图

LMV824NDGVR 电路图

LMV824NDGVR 电路图
