- 参考价格：￥3.62-￥3.69
更新日期：2024-04-01 00:04:00
产品简介：具有关断功能的单路、5V、17MHz、低噪声 (5.8nV/√Hz) 运算放大器
查看详情- 参考价格：￥3.62-￥3.69
LMV791MKX/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
TSOT-23-6
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LMV791MKX/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 通道数量：1
- 共模抑制比（最小值）：80 dB
- 输入补偿电压：1.35 mV at 5 V
- 工作电源电压：3 V, 5 V
- 安装风格：SMD/SMT
- 封装 / 箱体：TSOT
- 转换速度：11.5 V/us at 5 V
- 关闭：Yes
- 最大工作温度：+ 125 C
- 封装：Reel
- 最小工作温度：- 40 C
- 工厂包装数量：3000
- 电源电流：1.4 mA at 5 V
- Supply Voltage - Max：5.5 V
- Supply Voltage - Min：1.8 V
- 技术：CMOS
- 电压增益 dB：110 dB
产品特性
- 5V 的典型电源值（除非另有说明）
- 输入基准电压噪声 5.8nV/√Hz
- 内部偏置电流 100fA
- 单位增益带宽 17MHz
- 每通道电源电流（启用模式下）LMV791 1.15mALMV792 1.30mA
- LMV791 1.15mA
- LMV792 1.30mA
- 关断模式下的每通道电源电流为 0.02µA
- 轨至轨输出摆幅在 10kΩ 负载条件下，距离电源轨 25mV在 2kΩ 负载条件下，距离电源轨 45mV
- 在 10kΩ 负载条件下，距离电源轨 25mV
- 在 2kΩ 负载条件下，距离电源轨 45mV
- 2.5V 和 5V 下的性能可靠无虞
- 1kHz、600Ω 时的总谐波失真为 0.01%
- 温度范围 -40°C 至 125°C
产品概述
LMV791（单通道）和 LMV792（双通道）低噪声 CMOS 输入运算放大器可提供 5.8nV/√Hz 的低输入电压噪声密度，且静态电流仅有 1.15mA (LMV791)。LMV791 和 LMV792 是单位增益型稳定运算放大器，具有 17MHz 的增益带宽。LMV79x 拥有 1.8V 至 5.5V 的电源电压范围，且可在单一电源下运行。LMV79x 均具有轨至轨输出级，能够驱动 600Ω 负载且拉电流高达 60mA。LMV79x 系列可在低压和低噪声系统中提供出色的性能。CMOS 输入级的典型输入偏置电流仅有数飞安，且输入共模电压范围中包括接地，因此 LMV791 和 LMV792 非常适合低功耗传感器 应用。LMV79x 系列具有内置的使能特性，可用于在低功耗 应用中优化功耗。LMV791x 使用 TI 先进的 VIP50 工艺制造而成，分别采用了 6 引脚 SOT 和 10 引脚 VSSOP 封装。
LMV791MKX/NOPB 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 LMV791MKX/NOPB
|
General Purpose Amplifier 1 Circuit Rail-to-Rail SOT-6 |
34页,1.17M | 查看 |

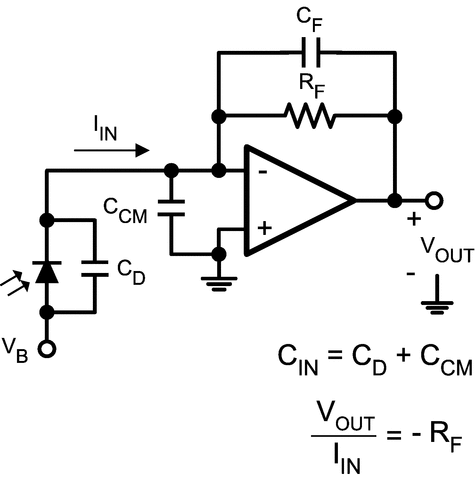

LMV791MKX/NOPB 电路图
LMV791MKX/NOPB 电路图
