LMV614MA/NOPB

仪器，运算放大器，缓冲器

更新日期：2024-04-01

LMV614MA/NOPB

仪器，运算放大器，缓冲器

产品简介：四路、5.5V、1.5MHz、RRIO 运算放大器

查看详情

LMV614MA/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMV614MA/NOPB 中文资料属性参数

  • 现有数量：0现货9,955Factory查看交期
  • 价格：715 : ￥5.64922管件
  • 系列：LMV?
  • 包装：管件
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：4
  • 输出类型：满摆幅
  • 压摆率：0.42V/μs
  • 增益带宽积：1.5 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：14 nA
  • 电压 - 输入补偿：1 mV
  • 电流 - 供电：116μA（x4 通道）
  • 电流 - 输出/通道：100 mA
  • 电压 - 跨度（最小值）：1.8 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：14-SOIC

产品特性

  • 电源电压值：1.8V（典型值）
  • 得到保证的 1.8V、2.7V 和 5V 规格
  • 输出摆幅：600Ω 负载时，电源轨摆幅 80mV2kΩ 负载时，电源轨摆幅 30mV
  • 600Ω 负载时，电源轨摆幅 80mV
  • 2kΩ 负载时，电源轨摆幅 30mV
  • VCM = 超过电源轨 200mV
  • 100µA 电源电流（每个通道）
  • 1.4MHz 增益带宽积
  • 最大 VOS = 4mV
  • 温度范围：−40°C 至 +125°C
  • 使用 LMV61x 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

LMV61x 器件是单路、双路和四路低电压、低功耗运算放大器。此器件专为低电压、通用 应用而设计的集成栅极驱动器其他重要的产品特性包括轨至轨输入/输出、1.8V 的低电源电压以及宽温度范围。LMV61x 输入共模在电源基础上向外扩展了 200mV，无负载时提供轨至轨输出摆幅，而在由 1.8V 电源供电且负载为 2kΩ 时提供 30mV 以内的输出电压。当消耗的静态电流为 100µA（典型值）时，LMV61x 可实现 1.4MHz 的增益带宽积。−40°C 至 125°C 的工业增强型温度范围使得 LMV61x 能够适应各种扩展环境 设计的集成栅极驱动器LMV611 采用微型 5 引脚 SC70 封装，LMV612 采用节省空间的 8 引脚 VSSOP 和 SOIC 封装，而 LMV614 采用 14 引脚 TSSOP 和 SOIC 封装。对于需要最小 PCB 尺寸的 应用来说， 这些小型封装放大器是理想的解决方案。在 PCB 要求方面需要受到空间限制的应用 包括便携式和电池供电类电子产品。
查看全部

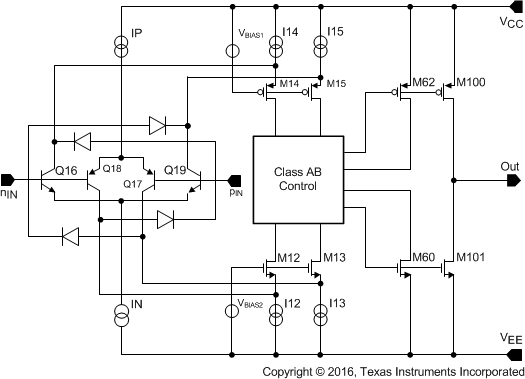

LMV614MA/NOPB 电路图

LMV614MA/NOPB 电路图

LMV614MA/NOPB 电路图
