LMT01ELPGMQ1

Texas Instruments 模拟和数字输出

更新日期：2024-04-01 00:04:00

LMT01ELPGMQ1

Texas Instruments 模拟和数字输出

产品简介：具有脉冲序列接口的汽车级 0.5°C 高精度双引脚温度传感器

查看详情

LMT01ELPGMQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMT01ELPGMQ1 中文资料属性参数

  • 现有数量：3,000现货9,000Factory
  • 价格：3,000 : ￥12.38992卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）
  • 产品状态：在售
  • 传感器类型：数字，本地
  • 感应温度 - 本地：-40°C ~ 150°C
  • 感应温度 - 远程：-
  • 输出类型：脉冲计数
  • 电压 - 供电：2V ~ 5.5V
  • 分辨率：0.0625°C
  • 特性：-
  • 精度 - 最高（最低）：±0.5°C（±0.625°C）
  • 测试条件：-20°C ~ 90°C（90°C ~ 120°C）
  • 工作温度：-40°C ~ 150°C
  • 安装类型：通孔
  • 封装/外壳：TO-226-2，TO-92-2（TO-226AC）
  • 供应商器件封装：TO-92-2

产品特性

  • 符合 AEC-Q100 标准，其中包括以下内容： 温度等级 0 (E)：–40°C 至 +150°C (2)温度等级 1 (Q) 级：–40°C 至 +125°C人体模型 (HBM) 静电放电 (ESD) 组件分类等级 2充电器件模型 (CDM) ESD 组件分类等级 C5
  • 温度等级 0 (E)：–40°C 至 +150°C (2)
  • 温度等级 1 (Q) 级：–40°C 至 +125°C
  • 人体模型 (HBM) 静电放电 (ESD) 组件分类等级 2
  • 充电器件模型 (CDM) ESD 组件分类等级 C5
  • 在 –40°C 至 150°C 宽温度范围内保持高精度 –20°C 至 90°C：±0.5°C（最大值）90°C 至 120°C：±0.625°C（最大值）–40°C 至 –20°C：±0.625°C（最大值）
  • –20°C 至 90°C：±0.5°C（最大值）
  • 90°C 至 120°C：±0.625°C（最大值）
  • –40°C 至 –20°C：±0.625°C（最大值）
  • 通过双引脚封装简化精密数字温度测量
  • 脉冲计数电流环路可由处理器轻松读取。脉冲计数，分辨率为 0.0625°C
  • 通信频率：88kHz
  • 转换电流：34µA
  • 每次转换的连续温度更新100ms
  • 由具有集成 EMI 抗扰度的 2V 至 5.5V (VP-VN) 悬空电源供电运行
  • 多种双引脚封装产品：TO-92/LPG (3.1mm × 4mm × 1.5mm) – 尺寸为传统 TO-92 和具有可湿性侧面的 WSON 的一半

产品概述

LMT01-Q1器件是一款高精度双引脚温度传感器，具备一个易于使用的脉冲计数电流环路接口，因此适用于汽车、工业和消费品市场中的 板载和非板载 应用。LMT01-Q1 具有数字脉冲计数输出，可在宽温度范围内实现高精度，因此适合与所有 MCU 配对使用，不仅能够降低软件开销，而且不会影响集成 ADC 的质量或可用性。TI 的 LMT01-Q1 器件在 –20°C 至 90°C 的温度范围内支持 ±0.5°C 的最大精度，同时具有极高的分辨率 (0.0625°C)，无需借助系统校准或软硬件补偿。 LMT01-Q1 的脉冲计数接口设计用于直接连接 GPIO 或比较器输入，从而简化硬件实施。同样，LMT01-Q1 具备集成的 EMI 抑制功能和简单的双引脚架构，因而适用于噪声环境中的板载和非板载温度传感。LMT01-Q1 器件可轻松转换成双线温度探针，电线长度可达两米。
查看全部

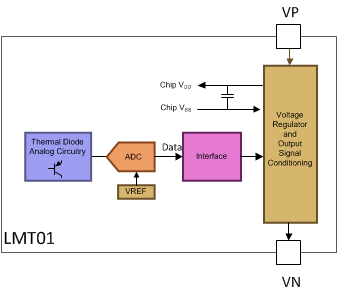

LMT01ELPGMQ1 电路图

LMT01ELPGMQ1 电路图

LMT01ELPGMQ1 电路图
