LMS4684LD/NOPB

Texas Instruments 开关 IC
  • 参考价格：￥11.59-￥7.04

更新日期：2024-04-01

LMS4684LD/NOPB

Texas Instruments 开关 IC

产品简介：具有 1.8V 输入逻辑电平的 0.5? 导通状态电阻、5V、1:2 (SPDT)、2 通道模拟开关

查看详情
  • 参考价格：￥11.59-￥7.04

LMS4684LD/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMS4684LD/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 开关数量：2
  • 开关配置：SPDT
  • 开启电阻（最大值）：0.5 Ohms, 0.8 Ohms
  • 切换电压（最大）：2.7 V
  • 开启时间（最大值）：60 ns
  • 关闭时间（最大值）：40 ns
  • 工作电源电压：1.8 V to 5.5 V
  • 最大工作温度：+ 85 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：LLP-10
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：1000
  • 电源电流（最大值）：5 nA
  • Supply Voltage - Max：5.5 V
  • Supply Voltage - Min：1.8 V

产品特性

  • NC Switch RON 0.5Ω max @ 2.7V
  • NO Switch RON 0.8Ω max @ 2.7V
  • 5 nA (typ) Supply Current TA = 25°C
  • 1.8 to 5.5V Single Supply Operation
  • 12-Bump DSBGA Package
  • WSON-10 Package, 3x4mm

产品概述

The LMS4684 is a low on-resistance, low voltage dual SPDT (Single-Pole/Double-Throw) analog switch that operates from a 1.8V to 5.5V supply. The LMS4684 features a 0.5Ω RON for its NC switch and 0.8Ω RON for its NO switch at a 2.7V supply. The digital logic inputs are 1.8V logic-compatible with a 2.7V to 3.3V supply and features break-before-make switching action.The LMS4684 is available in the 12-bump DSBGA and the 10-lead WSON miniature packages. These PCB real estate saving packages offer extreme performance while saving money with small footprints.
查看全部

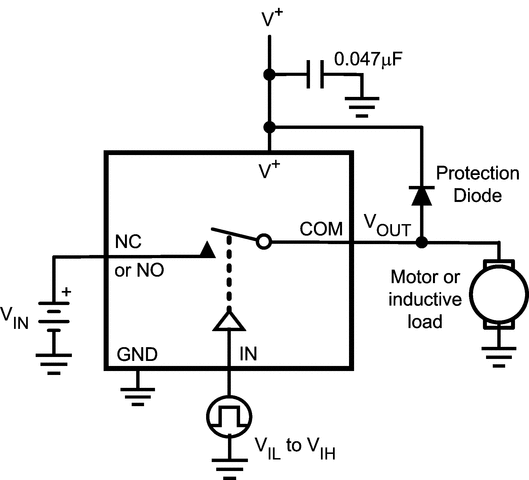

LMS4684LD/NOPB 电路图

LMS4684LD/NOPB 电路图

LMS4684LD/NOPB 电路图
