产品简介:2V、12 位、快速同步采样 SPI 输出电流/电压监控器

查看详情

LMP92064SDE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMP92064SDE/NOPB 中文资料属性参数

  • 现有数量:224现货5,750Factory
  • 价格:1 : ¥83.71000剪切带(CT)250 : ¥61.80892卷带(TR)
  • 系列:-
  • 包装:卷带(TR)剪切带(CT)Digi-Reel? 得捷定制卷带
  • 产品状态:在售
  • 位数:12
  • 通道数:2
  • 功率 (W):-
  • 电压 - 供电,模拟:5V
  • 电压 - 供电,数字:5V
  • 安装类型:表面贴装型
  • 封装/外壳:16-WFDFN 裸露焊盘
  • 供应商器件封装:16-WSON(5x4)

产品特性

  • 2 个 12 位同步采样模数转换器 (ADC)转换速率:125kSps(最小值)
  • 转换速率:125kSps(最小值)
  • 12 位电流感测通道输入引入偏移电压:±15μV 共模电压范围:–0.2V 至 2V 最大差分输入电压:75mV 固定增益:25V/V 增益误差:±0.75%(最大值) 带宽 (–3dB):70kHz 直流电源抑制比 (PSRR):100dB 直流共模抑制比 (CMRR):110dB
  • 输入引入偏移电压:±15μV
  • 共模电压范围:–0.2V 至 2V
  • 最大差分输入电压:75mV
  • 固定增益:25V/V
  • 增益误差:±0.75%(最大值)
  • 带宽 (–3dB):70kHz
  • 直流电源抑制比 (PSRR):100dB
  • 直流共模抑制比 (CMRR):110dB
  • 12 位电压通道 积分非线性 (INL):±1 最低有效位 (LSB) 偏移误差:±2mV(最大值) 增益误差:±0.75%(最大值) 最大输入电压:2.048V 带宽:100kHz
  • 积分非线性 (INL):±1 最低有效位 (LSB)
  • 偏移误差:±2mV(最大值)
  • 增益误差:±0.75%(最大值)
  • 最大输入电压:2.048V
  • 带宽:100kHz
  • 内部基准电压
  • 串行外设接口 (SPI) 频率:高达 20MHz
  • 温度范围:–40°C 至 105°C
  • 16 引脚晶圆级小外形无引线 (WSON) 封装
  • 企业级服务器
  • 电信
  • 电源管理

产品概述

LMP92064 是一款具有数字 SPI 接口的精密低侧数字电流传感器和电压监视器。 该模拟前端 (AFE) 包括一个精密电流感测放大器和一个缓冲电压通道,分别用于测量分流电阻的负载电流和负载的供电电压。 该器件通过独立的 125kSps、12 位 ADC 转换器对电流和电压通道进行同步采样,以在单向感测应用中实现极为精确的功率计算。LMP92064 为 ADC 提供了 2.048V 内部基准电压,不仅消除了对外部基准电压的需求,同时还减少了元件数量并节省了电路板空间。主机可通过四线 SPI 接口以高达 20MHz 的运行速度与 LMP92064 通信。 凭借这一快速的 SPI 接口,用户能够利用较高带宽 ADC 来捕获快速变化的信号。 此外,该四线接口还具有专用单向输入和输出线,这使得需要隔离的应用能够轻松连接数字隔离器。LMP92064 由 4.5V 至 5.5V 的单电源供电运行,并且具有一个独立的数字电源引脚。 LMP92064 采用 16 引脚 5mm x 4mm WSON 封装,额定温度范围为 -40°C 至 105°C。

LMP92064SDE/NOPB 数据手册

数据手册 说明 数量 操作
LMP92064SDE/NOPB

2 Channel AFE 12 Bit 16-WSON (5x4)

29页,1.18M 查看

LMP92064SDE/NOPB 电路图

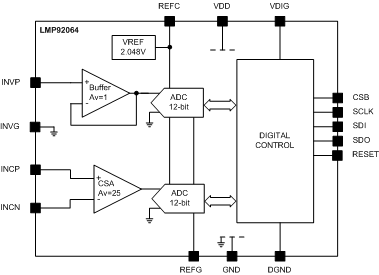

LMP92064SDE/NOPB 电路图

LMP92064SDE/NOPB 电路图
