LMP90080QMH/NOPB

Texas Instruments 模拟前端（AFE）

更新日期：2024-04-01

LMP90080QMH/NOPB

Texas Instruments 模拟前端（AFE）

产品简介：具有真正连续后台校准的汽车类多通道低功耗 16 位传感器 AFE

查看详情

LMP90080QMH/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMP90080QMH/NOPB 中文资料属性参数

  • 现有数量：816现货816Factory
  • 价格：1 : ￥107.01000管件
  • 系列：Automotive, AEC-Q100
  • 包装：管件
  • 产品状态：在售
  • 位数：16
  • 通道数：1
  • 功率 (W)：-
  • 电压 - 供电，模拟：2.85V ~ 5.5V
  • 电压 - 供电，数字：2.7V ~ 5.5V
  • 安装类型：表面贴装型
  • 封装/外壳：28-PowerTSSOP（0.173"，4.40mm Width）
  • 供应商器件封装：28-HTSSOP

产品特性

  • 16 位低功耗三角积分 (Σ-Δ) 模数转换器 (ADC)
  • 所有增益上的真连续背景校准
  • 使用期望值编程进行适当的系统校准
  • 低噪声可编程增益 (1x - 128x)
  • 连续后台开路/短路和范围外传感器诊断
  • 单周期稳定的 8 个输出数据速率 (ODR)
  • 源自 100µA 至 1000 µA 的 2 个已匹配激励电流
  • 4 个差分 (DIFF) / 7 个单端 (SE) 输入
  • 2 个 DIFF / 4 个 SE 输入
  • 7 个通用输入/输出引脚
  • 用于实现低偏移的斩波稳定缓冲器
  • 支持循环冗余码校验 (CRC) 数据链接误差检测的 SPI 4/3 线制接口
  • ODR ≤ 13.42SPS 时的 50Hz 至 60Hz 线路扰动抑制
  • 每通道独立增益和 ODR 选择
  • 由 WEBENCH 传感器 AFE 设计工具提供支持
  • 自动通道排序器
  • 有效位数 (ENOB)/NFR：高达 16/16 位
  • 偏移误差（典型值）：8.4nV
  • 增益误差（典型值）：7ppm
  • 总体噪声：< 10µV-rms
  • 积分非线性（INL 最大值）：±1 最低有效位 (LSB)
  • 输出数据速率 (ODR)：1.6775 - 214.65SPS
  • 模拟电压，VA：+4.75V 至 +5.5V
  • 工作温度范围：-40 至 +150°C
  • 封装：28 引脚带外露垫封装
  • 温度和压力发送器
  • 应变仪接口
  • 工业过程控制

产品概述

LMP90080-Q1 是一款高集成、多通道、低功耗 16 位传感器 AFE。 此器件特有一个精密 16 位三角积分模数转换器 (ADC)，此转换器具有一个低噪声可编程增益放大器和一个完全差分高阻抗模拟输入复用器。 一个真连续后台校准特性可在所有增益和输出数据速率上实现校准而又不会中断信号路径。 后台校准特性在温度和时间范围内从根本上消除了增益和偏移误差，从而在不损失速度和功耗的情况下提供测量精度。LMP90080-Q1 的另外一个特性是其连续后台传感器诊断，此诊断可在无需用户干预的情况下实现开路和短路情况以及范围以外信号的检测，从而提高了系统可靠性。 两组独立外部基准引脚可实现多个比率测量。 此外，在 LMP90080-Q1 上还提供两个已匹配的可编程电流源来为诸如阻性温度检测器和桥式传感器等外部传感器供电。 此外，还提供了 7 个 GPIO 引脚与外部发光二极管 (LED) 和开关进行对接以简化绝缘格栅上的控制。总的来说，这些特性使得 LMP90080-Q1 成为针对诸如温度、压力、应变仪和工业过程控制等低功耗、精密传感器应用的完整模拟前端。 LMP90080-Q1 可在 -40°C 至 +150°C 的扩展温度范围内稳定工作并采用 28 引脚带外露焊盘封装。
查看全部

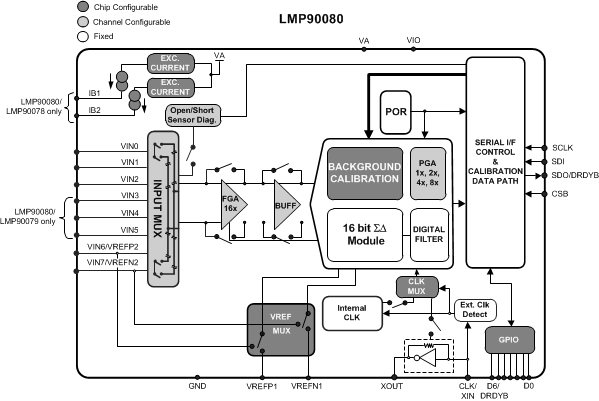

LMP90080QMH/NOPB 电路图

LMP90080QMH/NOPB 电路图

LMP90080QMH/NOPB 电路图
