LMP8646MKE/NOPB

Texas Instruments 放大器 IC

参考价格：￥10.01-￥9.87

更新日期：2024-04-01

LMP8646MKE/NOPB

Texas Instruments 放大器 IC

产品简介：-2V 至 76V、可配置增益和带宽、高速限流器

查看详情

参考价格：￥10.01-￥9.87

LMP8646MKE/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LMP8646MKE/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

LMP8646MKE/NOPB 中文资料属性参数

制造商：National Semiconductor (TI)
封装：Reel
工厂包装数量：250

产品特性

提供电路保护和限流功能
单电源供电
–2V 至 76V 共模电压范围
可变增益（由外部电阻设置）
可调节带宽（由外部电容设置）
缓冲输出
VSENSE = 100mV 时可获得 3% 的输出精度
主要技术规格：电源电压范围为 2.7V 至 12V 输出电流（拉电流）：0 至 5mA 增益精度：2.0%（最大值）跨导：200μA/V 偏移：±1mV（最大值）静态电流：380μA 输入偏置：12μA（典型值）电源抑制比 (PSRR)：85dB 共模抑制比 (CMRR)：95dB 温度范围：-40°C 至 125°C 6 引脚小外形尺寸晶体管 (SOT) 封装
电源电压范围为 2.7V 至 12V
输出电流（拉电流）：0 至 5mA
增益精度：2.0%（最大值）
跨导：200μA/V
偏移：±1mV（最大值）
静态电流：380μA
输入偏置：12μA（典型值）
电源抑制比 (PSRR)：85dB
共模抑制比 (CMRR)：95dB
温度范围：-40°C 至 125°C
6 引脚小外形尺寸晶体管 (SOT) 封装
高侧和低侧限流
电路故障保护
电池和超级电容充电
发光二极管 (LED) 恒流驱动
电源管理

产品概述

LMP8646 是一款精密限流器，可利用任意开关或线性稳压器提供的反馈节点为其提高限流精度。LMP8646 支持 –2V 至 76V 共模电压范围内的输入信号。该器件具有可变增益，可用于调节感测电流。该增益通过单个外部电阻 RG 进行配置，可提供较高的灵活性以及高达 2% 的精度。该器件带宽是可调节的（通过与 RG 并联的单个外部电容进行配置），因此适用于各类应用。此外，其输出将进行缓冲，从而提供低输出阻抗。LMP8646 对于需要电路保护和改进型精密系统的工业、汽车、电信和消费类应用而言无疑是理想选择。 LMP8646 采用 6 引脚 SOT 封装，额定工作温度范围为 -40°C 至 125°C。

查看全部

LMP8646MKE/NOPB 数据手册

数据手册	说明	数量	操作
LMP8646MKE/NOPB	Current Sense Amplifier 1 Circuit SOT-6	29页,978K	查看

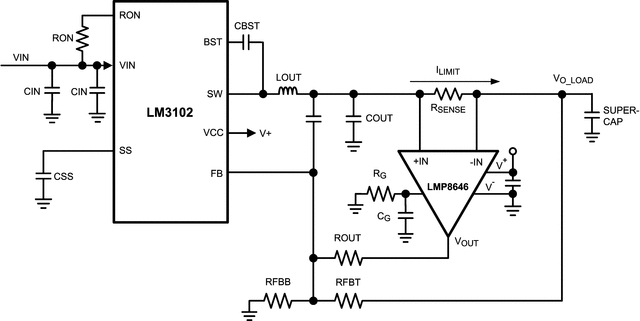

LMP8646MKE/NOPB 电路图
